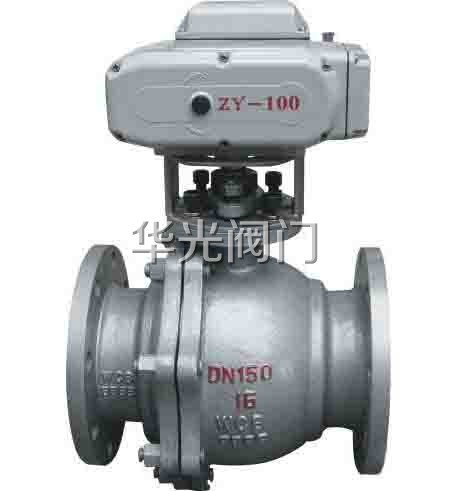

Q941F/Y-16-40C/P電動球閥簡述：
Q941F/Y-16-40C/P電動球閥採用硬密封 、閥座密封面材料爲硬質合金 ，公稱壓力PN16~PN63，公稱尺寸DN15~DN200、适用溫度爲-28~500℃，閥體材料爲碳素鋼或不鏽鋼 。因採用硬密封(金屬密封)，此種閥門特别适用於帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941F/Y-16-40C/P電動球閥原理：
電動鑄鋼球閥旋轉90°即可實現閥門的全開、全關，适用於各種管路上，做啓閉用。與相同規格的閘閥和截止閥比較 ，閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過。
Q941F/Y-16-40C/P電動球閥特點 ：
Q941Y型PN16~PN63浮動硬密封電動球閥适用於兩位切斷、調節的場合。閥與執行機構的連接採用直連方式 ，由DCL系列精小型電動執行器(也可根據用戶要求配置不同型号電子式電動執行機構或氣活塞式執行機構)與超短球閥組成。電動執行機構内置伺服系統，無須另配伺服放大器，輸入4-20mA信号及220VAC電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滞留少，密封性能優越等特點。

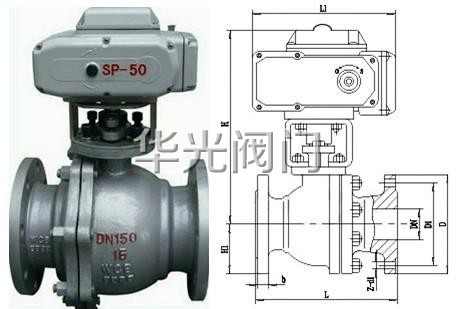

Q941F/Y-16-40C/P電動球閥結構圖：
Q941F/Y-16-40C/P電動球閥零件材料：
| 型号 |
材料 |
| 閥體 |
球體、閥杆 |
密封圈 |
填料、墊圈 |
| Q941Y-16C |
WCB |
2Cr13 |
特種硬化材料 |
柔性石墨環、柔性石墨纏繞墊 |
| Q941Y-25 |
| Q941Y-40 |
| Q941Y-63 |
| Q941Y-16P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
| Q941Y-25P |
| Q941Y-40P |
| Q941Y-63P |
| Q941Y-16R |
CF8(304) |
0Cr18Ni9(304) |
| Q941Y-25R |
| Q941Y-40R |
| Q941Y-63R |
Q941F/Y-16-40C/P電動球閥性能參數：
| 型号 |
PN |
工作壓力/MPa |
适用溫度/℃ |
适用介質 |
| Q941Y-16C |
16 |
1.6 |
-28~425 |
水、蒸汽、油品等 |
| Q941Y-25 |
25 |
2.5 |
| Q941Y-40 |
40 |
4.0 |
| Q941Y-63 |
63 |
6.3 |
| Q941Y-16P |
16 |
1.6 |
-28~500 |
硝酸等腐蝕性介質 |
| Q941Y-25P |
25 |
2.5 |
| Q941Y-40P |
40 |
4.0 |
| Q941Y-63P |
63 |
6.3 |
| Q941Y-16R |
16 |
1.6 |
| Q941Y-25R |
25 |
2.5 |
| Q941Y-40R |
40 |
4.0 |
| Q941Y-63R |
63 |
6.3 |
Q941F/Y-16-40C/P電動球閥外形尺寸：
| DN |
L |
D |
D1 |
D2 |
b |
z×ød |
| 15 |
130 |
95 |
65 |
45 |
14 |
4×ø14 |
| 20 |
140 |
105 |
75 |
55 |
14 |
4×ø14 |
| 25 |
150 |
115 |
85 |
65 |
14 |
4×ø14 |
| 32 |
165 |
135 |
100 |
78 |
16 |
4×ø18 |
| 40 |
180 |
145 |
110 |
85 |
16 |
4×ø18 |
| 50 |
200 |
160 |
125 |
100 |
16 |
4×ø18 |
| 65 |
220 |
180 |
145 |
120 |
18 |
4×ø18 |
| 80 |
250 |
195 |
160 |
135 |
20 |
8×ø18 |
| 100 |
280 |
215 |
180 |
155 |
20 |
8×ø18 |
| 125 |
320 |
245 |
210 |
185 |
22 |
8×ø18 |
| 150 |
360 |
280 |
240 |
210 |
24 |
8×ø23 |
| 200 |
400 |
335 |
295 |
265 |
26 |
12×ø23 |
訂貨須知：
一、①Q941F/Y-16-40C/P電動球閥産品名稱與型号②Q941F/Y-16-40C/P電動球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Q941F/Y-16-40C/P電動球閥型号，請按Q941F/Y-16-40C/P電動球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
