Q41F-10/16/25P不鏽鋼手動球閥概述：
Q41型不鏽鋼法蘭球閥具有流量大、結構簡單、密封可靠、維護方便等特點，閥體材料主要有304、304L、316、316L及雙相鋼等不鏽鋼材質，可應用於水、油品以及腐蝕性介質
，不易被介質沖蝕，在各行業得到廣泛的應用。

Q41F-10/16/25P不鏽鋼手動球閥用途：
在石油、天然氣、煤炭和礦石的開採、提煉加工和管道輸送系統中;在化工産品、醫藥和食品生産中;在水電、火電和核電的電力生産系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生産系統中得以廣泛的應用，是一種與生産建設、國防建設和人民生活息息相關的重要機械産品。球閥密閉在各類管路系統種用於截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

Q41F-10/16/25P不鏽鋼手動球閥結構特征
：
1、手動部分可採用鋼闆壓制的手柄或不鏽鋼鑄造的手柄。手柄設有限位結構，在閥門開啓、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作
。手柄上有明顯地開和關标識。
2、閥杆採用A182F（1Cr13）整體鍛造並調制處理，硬度達到HB220～250。閥杆通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥杆設有防吹出結構
。
3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥杆在一定的潤滑情況下實現可靠的密封。
4、根據需要，球閥可設計成防靜電結構，在球體與閥杆、閥杆與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全
。
5、密封副形式多樣。根據不同工況可選用軟密封
、硬密封、防火閥座等結構；DN150以下爲浮球形式，DN200以下爲固定球形式。
6、球閥閥座處可設置輔助密封結構，在閥座和閥杆部位加裝注脂閥，緊急情況下可暫時密封，並可根據需要加長閥杆以适宜埋地鋪設得場所。

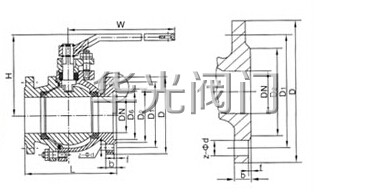

Q41F-10/16/25P不鏽鋼手動球閥結構圖：


Q41F-10/16/25P不鏽鋼手動球閥性能參數：
适用介質：水、氣、油品、天然氣和酸堿腐蝕性介質
适用溫度：-196～350℃
驅動方式：手動、氣動、電動、液動等
公稱通徑：DN15～250mm1/2"～10"
主要用於截斷或接通管路中的介質，亦可用用於流體的調節與控制。

Q41F-10/16/25P不鏽鋼手動球閥技術規範：

設計依據	國标系列	美标系列
設計标準	GB/T12237	AP16D	ANSIB16.34
法蘭連接結構長度	GB/T12221	AP16D	ANSIB16.10
結構長度(焊接)	GB/T15188.1	AP16D	ANSIB16.10
連接法蘭	GB/T9113 JB/T79 Hg20592	ANSIB16.5、B16.47
對焊端	GB/T12224	ANSIB16.25
試驗和檢驗	GB/T9092	AP16D	AP1598

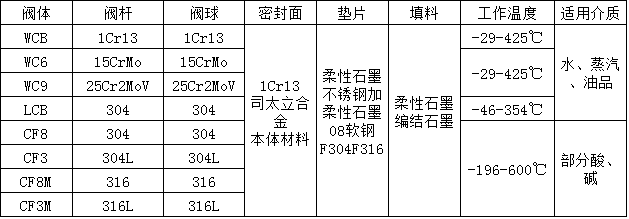

Q41F-10/16/25P不鏽鋼手動球閥主要零部件：


Q41F-10/16/25P不鏽鋼手動球閥主要外形連接尺寸：

DN	PN1.6MPa									PN2.5MPa
	D1	D2	D	f	b	n-b	L	H	W	D1	D2	D	f	b	n-b	L	H	W
15	45	65	95	2	14	4-14	130	75	130	45	65	95	2	14	4-14	130	75	130
20	55	75	105	2	14	4-14	140	84	170	55	75	105	2	14	4-14	140	84	170
25	65	85	115	2	14	4-14	150	90	170	65	85	115	2	14	4-14	150	90	170
32	78	100	135	3	16	4-18	165	107	200	78	100	135	2	16	4-18	165	107	200
40	85	110	145	3	16	4-18	180	127	250	85	110	145	3	16	4-18	180	127	250
50	100	125	160	3	16	4-18	200	140	250	100	125	160	3	20	4-18	200	140	250
65	120	145	180	3	18	4-18	220	164	350	120	145	180	3	22	8-18	220	164	350
80	135	160	195	3	20	8-18	250	177	350	135	160	195	3	22	8-18	250	177	350
100	155	180	215	3	20	8-18	280	206	420	160	190	230	3	24	8-23	280	206	420
125	185	210	245	3	22	8-18	320	292	700	188	220	270	3	28	8-25	320	292	700
150	210	240	280	3	24	8-23	360	320	1000	218	250	300	3	30	8-25	360	320	1000
200	265	295	335	3	26	12-23	400	365	1300	278	310	360	3	34	12-25	400	365	1300
250	320	355	405	3	30	12-25	533	420	1800	330	370	425	3	36	12-30	533	420	1800

訂貨須知：
一、①Q41F-10/16/25P不鏽鋼手動球閥産品名稱與型号②Q41F-10/16/25P不鏽鋼手動球閥口徑③是否帶附件以便我們的爲您正確選型。
二
、若已經由設計單位選定Q41F-10/16/25P不鏽鋼手動球閥型号，請按Q41F-10/16/25P不鏽鋼手動球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
