Q341F-10/16/25P不鏽鋼蝸輪球閥簡介 ：
不鏽鋼渦輪傳動法蘭球閥Q341F在各種閥門中，球閥的流動阻力*小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等並成一直徑，介質幾乎可以毫無損失的流過，是一種重要的閥類 。法蘭球閥廣泛的應用在石油煉制、化工、造紙、制藥、食品 、水力、電力 、市政 、鋼鐵等行業。
Q341F-10/16/25P不鏽鋼蝸輪球閥工作原理：
Q341F不鏽鋼蝸輪球閥是在原有的球閥閥杆上接止齒輪箱 ，隻需用旋轉很小的轉動力矩就能實現開關。蝸輪傳動旋轉90°即可全關全開，啓閉迅速。一般順時針轉動爲打開，逆時針轉動爲關閉。
Q341F-10/16/25P不鏽鋼蝸輪球閥特點：
（1）流體阻力小、結構緊湊、設計合理、通道流暢。
（2）密封面採用不鏽鋼和硬質合金 ，使用壽命長。也可使用耐溫耐腐塑料、密封性好 ，在真空系統中也已廣泛使用。
（3）渦輪球閥操作方便，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控制。
（4）緊裝置：爲防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處於正確的位置 。
（5）在全開或全閉時 ，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
Q341F-10/16/25P不鏽鋼蝸輪球閥用途和适應範圍：
不鏽鋼閥體、蝸輪箱等零件組成。其密封形式主要有軟密封球閥和硬密封球閥兩大類。常溫型採用四氟密封，高溫型可採用對位聚苯或金屬硬密封 。具有磨擦系數低、操作力矩小、洩露量*高可達零洩露等優點，多種閥座材料可供選擇，适應範圍更廣。廣泛應用與石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
Q341F-10/16/25P不鏽鋼蝸輪球閥技術規範:
| 設計依據 |
國标系列 |
美标系列 |
| 設計标準 |
GB/T12237 |
AP16D |
ANSIB16.34 |
| 法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSIB16.10 |
| 結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSIB16.10 |
| 連接法蘭 |
GB/T9113
JB/T79
Hg20592 |
ANSIB16.5、B16.47 |
| 對焊端 |
GB/T12224 |
ANSIB16.25 |
| 試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
Q341F-10/16/25P不鏽鋼蝸輪球閥結構圖：

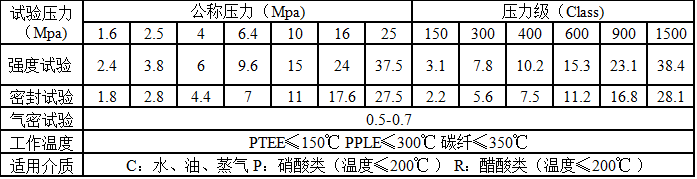

Q341F-10/16/25P不鏽鋼蝸輪球閥主要性能參數：
Q341F-10/16/25P不鏽鋼蝸輪球閥主要零件材質：
序号
NO |
零件名稱 |
材質 |
| GB |
ASTM |
| 1 |
閥體 |
WCB |
A2116-WCB |
| 2 |
密封圈 |
PTFE |
PTFE |
| 3 |
球體 |
1C18Ni9Ti |
SS304 |
| 4 |
螺母 |
35 |
A194-2H |
| 5 |
螺柱 |
35CrMoA |
A193-B7 |
| 6 |
石體 |
WCB |
A216-WCB |
| 7 |
墊片 |
柔性石墨+不鏽鋼 |
B12.10-304F/.G |
| 8 |
填料 |
PTFE |
PTFE |
| 9 |
填料壓蓋 |
WCB |
A2116-WCB |
| 10 |
定位片 |
25 |
A105 |
| 11 |
擋圈 |
65Mn |
AISI1066 |
| 12 |
手柄 |
K33 |
A47-667
Gr.32510 |
| 13 |
閥杆 |
1Cr33 |
A276-410 |
| 14 |
螺釘 |
35 |
A193-B7 |
| 15 |
止推墊片 |
PTFE |
PTFE |
Q341F-10/16/25P不鏽鋼蝸輪球閥産品外形及結構尺寸：
| DN |
L |
D |
H |
重量/kg |
| 125 |
320 |
245 |
542 |
110 |
| 150 |
360 |
280 |
572 |
130 |
| 200 |
457 |
335 |
638 |
200 |
| 250 |
533 |
405 |
828 |
245 |
| 300 |
610 |
460 |
948 |
500 |
訂貨須知：
一、①Q341F-10/16/25P不鏽鋼蝸輪球閥産品名稱與型号②Q341F-10/16/25P不鏽鋼蝸輪球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Q341F-10/16/25P不鏽鋼蝸輪球閥型号，請按Q341F-10/16/25P不鏽鋼蝸輪球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
