Q45F-16-40P不鏽鋼三通T型法蘭球閥概述：
Q45F的T型三通球閥有T形和L形 。T形能使三條正交的管道相互聯通和切斷*三條通道 ，起分流、合流作用 。L形隻能連接相互正交的兩條管道，不能同時保持*三條管道的相互連通，隻起分配作用。根據流向的不同，有些可以選用兩閥座密封，而有些流向則必須選用四閥座結構。T型三通球閥造型美觀，結構緊湊合理 ，不僅可實現介質流向的切換 ，也可使三個通道相互連通，靈活控制管路中介質的合流或分流。

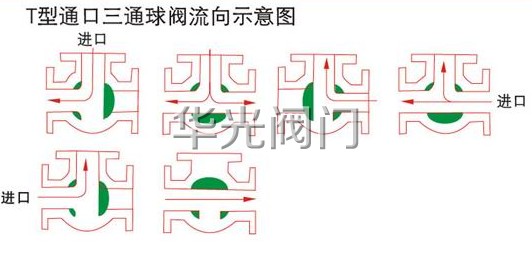

Q45F-16-40P不鏽鋼三通T型法蘭球閥流向原理：
T型三通球閥适用於介質的分流、合流或流向切換 ，可以使三個通道互相連通或使其中兩個通道連通 ，流向圖中1和4兩種工況可選用兩閥座T型結構 ，2和3兩種工況必須選用四閥座T型結構，其餘工況也可選用四閥座結構，在選購時必須注明。
Q45F-16-40P不鏽鋼三通T型法蘭球閥特點：
1、三通球閥在結構上採用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現瞭輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥将處於控制系統要求的狀态。

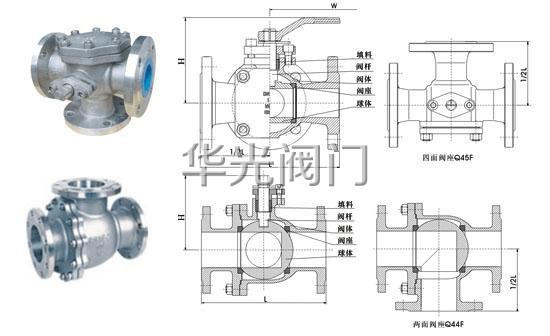

Q45F-16-40P不鏽鋼三通T型法蘭球閥結構圖：
Q45F-16-40P不鏽鋼三通T型法蘭球閥零件材料：
| 零件名稱 |
材質 |
| GB |
| 閥體、閥蓋 |
304 |
| 密封圈 |
PTFE、對位聚苯 |
| 球體 |
1Cr18Ni9Ti |
| 閥座、閥杆 |
304 |
| 雙頭螺栓 |
35CrMoA |
Q45F-16-40P不鏽鋼三通T型法蘭球閥性能參數 ：
| 型号 |
Q45F-16P |
Q45F-25P |
Q45F-40P |
| 工作壓力（℃） |
1.6 |
2.5 |
4.0 |
| 适用溫度（℃） |
≤150 |
| 适用介質 |
水 、蒸汽 、油品等 |
弱腐蝕性介質 |
| 材料 |
閥體 |
碳素鋼鑄件 |
鉻鎳钛不鏽鋼鑄件 |
| 球體、閥杆 |
2Cr13 |
鉻鎳钛不鏽鋼 |
| 密封圈 |
增強聚四氟乙烯 |
| 填料 |
聚四氟乙烯 |
| |
|
|
|
|
|
Q45F-16-40P不鏽鋼三通T型法蘭球閥外形尺寸：
訂貨須知：
一 、①Q45F-16-40P不鏽鋼三通T型法蘭球閥産品名稱與型号②Q45F-16-40P不鏽鋼三通T型法蘭球閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定Q45F-16-40P不鏽鋼三通T型法蘭球閥型号，請按Q45F-16-40P不鏽鋼三通T型法蘭球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
