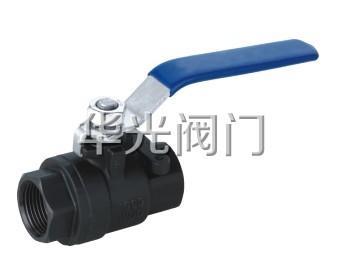

Q11F-16/25C鑄鋼絲口球閥概述：
公稱壓力:1.6-2.5MPa ，适用溫度範圍:-20~232℃~350℃ ，适用介質:水、油、氣及某些腐蝕性液體W.O.G。适用範圍：啤酒、飲料、 乳品、制藥、生物工程。

Q11F-16/25C鑄鋼絲口球閥應用規範：
公稱壓力：1.6-2.5MPa
适用溫度範圍：-20~232℃~350℃
适用介質：水、油、氣及某些腐蝕性液體（W.O.G）

Q11F-16/25C鑄鋼絲口球閥結構圖：


Q11F-16/25C鑄鋼絲口球閥主要零件材料：

零件名稱	左、右閥體	球體、閥杆	密封圈	填料
Q11F-16	HT200	2Cr13	聚四氟乙烯、增強聚四氟乙烯	聚四氟乙烯
Q11F-16C	WCB	2Cr13
Q11F-16P	ZG1Cr18NI9Ti	1Cr18Ni9Ti
Q11F-16R	ZG1Cr18Ni12MoTi	1Cr18Ni12Mo2Ti
Q11F-16Ni	奧氏體鑄鐵	不鏽鋼
Q11F-16Q	QT450	2Cr13

Q11F-16/25C鑄鋼絲口球閥規格尺寸：

公稱通徑DN(mm)	管螺紋G	尺寸(mm)
		D1	L	L1	L0	D	H
15	1/2	48	90	45	140	34.6	76
20	3/4	58	100	50	160	41.6	81
25	1	66	115	58	180	53.1	92
32	11/4	80	130	64	200	63.5	112
40	11/2	92	150	75	250	69.3	121
50	2	114	180	90	300	86.5	137
65	21/2	136	190	100	300	104	147



訂貨須知：
一、①Q11F-16/25C鑄鋼絲口球閥産品名稱與型号②Q11F-16/25C鑄鋼絲口球閥
口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Q11F-16/25C鑄鋼絲口球閥型号，請按Q11F-16/25C型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
