Q11F-16-25P不鏽鋼一片式絲口球閥概述：
Q11F型一片式内螺紋球閥是一種比較新型的球閥類别，它有著自身結構所獨有的一些優越性 ，如開關無摩擦，密封不易磨損，啓閉力矩小。這樣可減小所配執行器的規格 。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛适用於石油化工城市給排水等要求嚴格切斷的工況。
Q11F-16-25P不鏽鋼一片式絲口球閥特點 ：
Q11F一片式不鏽鋼球閥屬於手動閥類。球閥是用帶有圓形通道的球體作啓閉件，球體随閥杆轉動實現啓閉動作的閥門。球閥的啓閉件是一個有孔的球體，繞垂直於通道的軸線旋轉，從而達到啓閉通道的目的 。球閥主要用於截斷或接通管道和設備介質，也可用於流體的調節與控制，适用範圍廣。
1.流體阻力小，其阻力系數與同長度的管段相等。
2.結構簡單、體積小 、重量輕。
3.緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用 。
4.操作方便 ，開閉迅速，從全開到全關隻要旋轉90°，便於遠距離的控制 。
5.維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6.在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
适用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
Q11F-16-25P不鏽鋼一片式絲口球閥适用範圍
城建 、化工、冶金、石油、制藥、食品 、飲料 、環保
Q11F-16-25P不鏽鋼一片式絲口球閥産品特征：
| 公稱壓力 |
适用介質 |
适用穩定範圍 |
螺紋類型 |
| 1.6-6.4MPa |
水、油、氣及某些腐蝕性液體（W。O。G） |
-20～232℃～350℃ |
G。NPT。BSPT。BSP。DI259/2999 |

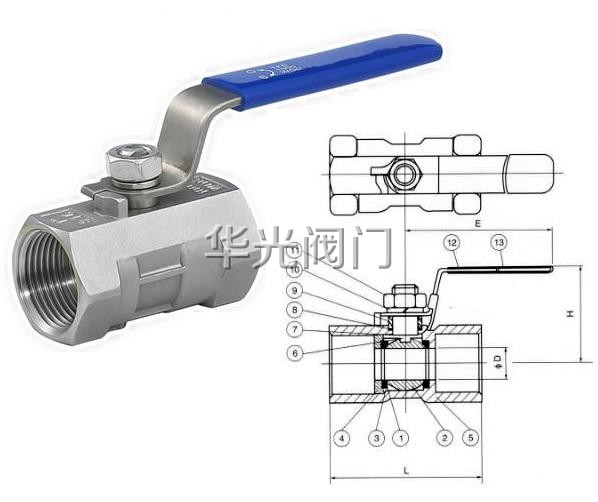

Q11F-16-25P不鏽鋼一片式絲口球閥結構圖：
Q11F-16-64P不鏽鋼一片式絲口球閥零件材料：
| 零件名稱 |
材質 |
| 密封圈 |
聚四氟乙烯PTFE |
| 球體 |
不鏽鋼304、SS316 |
| 密封墊 |
聚四氟乙烯PTFE |
| 閥蓋 |
不鏽鋼304、SS316 |
| 閥體 |
不鏽鋼CF8M |
| 閥杆 |
不鏽鋼304、SS316 |
| 止推墊圈 |
聚四氟乙烯PTFE |
| 填料 |
聚四氟乙烯PTFE |
| 填料壓蓋螺母 |
不鏽鋼SS304 |
| 墊圈 |
不鏽鋼SS304 |
| 閥杆螺母 |
不鏽鋼SS304 |
| 手柄套 |
塑料PLASTIC |
| 手柄 |
不鏽鋼SS304 |
Q11F-16-25P不鏽鋼一片式絲口球閥外形尺寸 ：
| SIZE |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
| D |
5.0 |
7.0 |
9.2 |
12.5 |
15.0 |
20.0 |
24.5 |
32 |
| L |
40 |
45 |
58 |
60 |
72 |
78 |
83 |
100 |
| H |
35 |
37 |
43.5 |
47 |
50 |
57 |
69 |
74.5 |
| E |
64 |
70 |
90 |
90 |
103 |
103 |
127 |
127 |
| 重量WT(g) |
55 |
95 |
165 |
250 |
405 |
625 |
850 |
1400 |
訂貨須知：
一、①Q11F-16-25P不鏽鋼一片式絲口球閥産品名稱與型号②Q11F-16-25P不鏽鋼一片式絲口球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Q11F-16-25P不鏽鋼一片式絲口球閥型号，請按Q11F-16-25P不鏽鋼一片式絲口球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
