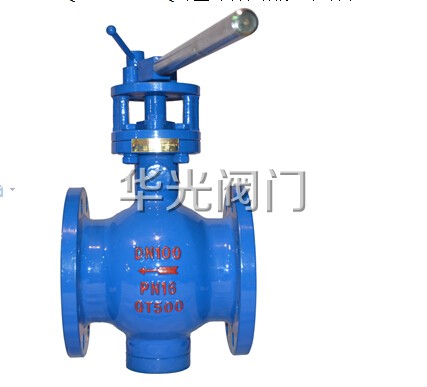

PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥概述：
手動偏心半球閥是靠旋轉閥鏈來使閥門暢通或閉塞。球閥開關輕便，體積小
，可以做成很大口徑
，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀态，不易被介質沖蝕，在各行業得到廣泛的應用。
華光閥門生産的這款PQ40F手動偏心半球閥屬於側裝式半偏心球閥，側裝式結構緊湊、閥門質量輕，适用於對閥門安裝空間有要求的場合。

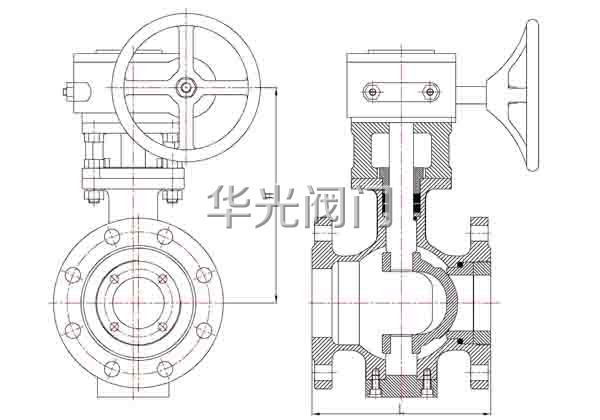

PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥結構圖：


PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥适用範圍：
雙偏心半球閥廣泛使用於污水處理
、紙漿、石油、化工、城市給排水、城市採暖供熱等要求嚴緊的場合，适用於電廠、水力除渣或氣态輸送管道的控制。

PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥結構特點：
(1)利用偏心減少摩擦，提高使用壽命。有利於用在一些工況條件比較惡劣的領域；
(2)流體阻力小，全通徑的球閥基本沒有流阻；
(3)開關無摩擦，密封不易磨損，啓閉力矩小；

PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥主要零件材料：

型号	閥體	球	支架	閥杆	填料
PQ40F-10/16Q	QT450	QT450、304、316	QT450、WCB	WCB、2Cr13	PTFE、 柔性石墨

PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥主要技術參數：

型号	公稱壓力PN(MPa)	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	工作溫度（℃ ）	适用介質
PQ40F-10Q	1.0	1.5	1.1	≤80	水、油品等
PQ40F-16Q	1.6	2.4	1.76	≤80

PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥主要外形尺寸：

公稱通徑DN(mm)	尺寸（mm)
	L	H
50	178	210
65	190	215
80	203	245
100	229	265
125	254	290
150	267	315
200	292	360
250	330	380
300	356	450
350	381	500
400	406	570
450	432	640
500	457	700
600	508	760
700	610	830
800	660	920
900	711	1050
1000	811	1185
1200	1015	1325


訂貨須知：
一、①PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥産品名稱與型号②PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥型号，請按PQ40F-10/16/25Q球墨鑄鐵手動偏心半球閥型号直接向我們華光閥門銷售部訂購
。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
