PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥概述：
利用偏心閥體
，偏心球體和閥座，閥杆作旋轉運動時在共同軌迹自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除瞭密封 圈的磨損
，克服瞭傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本産品特别适用於鋼鐵業，鋁業，纖 維，微小固體顆粒，紙漿，煤灰，石油氣等介質。

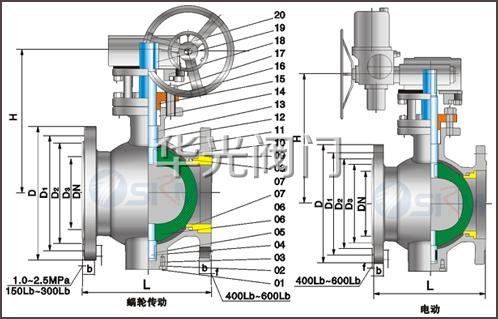

PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥結構圖
：


PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥特點：
1、解決瞭工業生産中的漿狀
、混流液體、灰塵等介質在管道輸送中沉澱、易結垢、阻塞
，使閥門關不嚴等問題。
2、開關輕便，開啓時球與殼體脫離，無任何接觸，啓動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啓閉，安全系數高，密封性能好。
3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該閥門T型是屬於耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理。處理後表面達到HRC65-72度，故閥門的耐磨性能特别好。
5、閥門表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴塗後，高溫使用不燒漆、炭化、焦化現象。不變色。

PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥用途和适應範圍：
偏心半球閥是用於噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的*佳設備，應用於冶金、選礦生産的煤粉噴吹專用閥。

PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥主要性能參數及執行标準：

公稱壓力MPa	1.0	1.6	2.5	4.0
閥門強度試驗壓力MPa	1.5	2.4	3.8	6.0
閥門密封試驗壓力MPa	1.1	1.8	2.8	4.5
适用溫度℃	≤425℃        ≤325℃常溫
主要材質	鑄鋼、不鏽鋼
适用介質	煤粉、煤灰、含塵、氣體
法蘭标準	JB/T82.1-94
閥門結構長度标準	GB12221-89

PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥性能範圍：

材料性能	材料代号
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
适用介質	水、油品、蒸汽	硝酸類	醋酸類	強氧化介質	尿素等腐蝕介質	硝酸類
測試範圍 Mpa
項目	公稱壓力	殼體壓力試驗	密封測試	上密封測試	低壓密封測試	探傷測試
試驗介質		水 Mpa	水 Mpa	水 Mpa	氣 Mpa	GB/T6440-1992
時間	（S）	120	60	60	0.5~0.6
壓力測試	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥主要外形和連接尺寸：

公稱壓力 PN (MPa)	公稱通徑 DN		尺    寸(mm)
			L	D 系列1/系列2	D1	D2	D6	b	f	Z-φd
	mm	in	法蘭
1.0	40	-	125	145	110	85	-	16	3	4-18
	50	-	140	160	125	100	-	16	3	4-18
	65	-	190	180	145	120	-	18	3	4-18
	80	-	178	195	160	135	-	20	3	4-18
	100	-	200	215	180	155	-	20	3	8-18
	125	-	254	245	210	185	-	22	3	8-18
	150	-	267	280	240	210	-	24	3	8-23
	200	-	292	335	295	265	-	24	3	8-23
	250	-	330	390	350	320	-	26	3	12-23
	300	-	390	440	400	368	-	26	4	12-23
	350	-	430	500	460	428	-	28	4	16-23
	400	-	530	565	515	482	-	28	4	16-25
	450	-	580	615	565	532	-	30	4	20-25
	500	-	630	670	620	585	-	30	4	20-25
	600	-	800	480	725	685	-	34	5	20-30
	700	-	900	895	840	800	-	38	5	24-30
	800	-	1000	1010	950	905	-	42	5	24-34
1.6	40

訂貨須知：
一、①PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥産品名稱與型号②PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥型号，請按PQ940F-10/16/25C電動鑄鋼蝸輪偏心半球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
