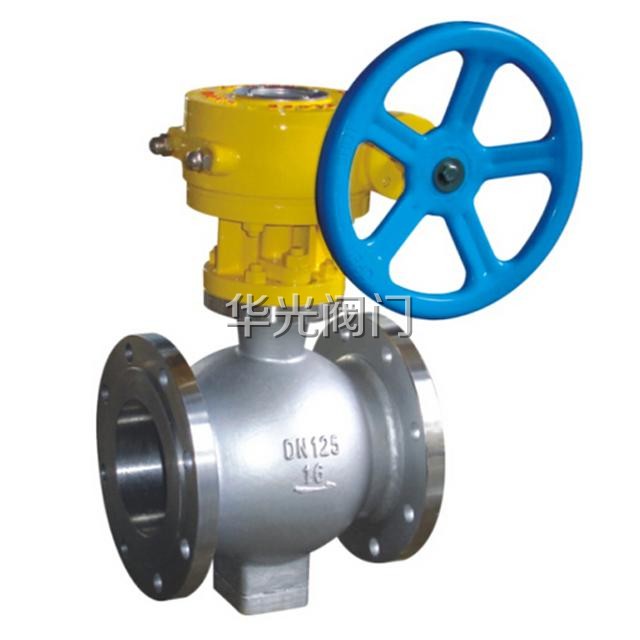

PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥産品概述：
不鏽鋼偏心半球閥由閥體、偏心球體、主(從)動軸、上(下)軸套、球冠、壓圈、内(外)閥座等主要部件組成，其與管道的連接形式爲法蘭連接，它通過轉動蝸輪機構，帶動偏心曲軸旋轉90°來實現閥門的啓閉，起到截斷介質的作用，該閥閥體及零部件採用不鏽鋼材質，特别适合酸堿腐蝕類介質的輸送
。本産品密封嚴禁，輸送有害氣體可達零洩露。

PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥主要零部件材料表：

序号	零件名稱	材料名稱
1	閥體/閥蓋	304	316
2	球體	304表面特殊處理	316表面特殊處理
3	閥杆	304	316
4	閥座	304	316
5	填料	柔性石墨	柔性石墨
6	螺栓	0Cr18Ni9	0Cr18Ni9
7	螺母	0Cr18Ni9	0Cr18Ni9

PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥主要性能規範表：

公稱壓力PN(Mpa)	0.6	1.0	1.6	2.5	4.0	6.4
常溫*大工作壓力(Mpa)	0.6	1.0	1.6	2.5	4.0	6.4
殼體強度試驗壓力(Mpa)	1.0	1.5	2.4	3.8	6.0	9.6
氣密封試驗壓力(Mpa)	0.6	0.6	0.6	0.6	0.6	0.6
高壓密封試驗壓力(Mpa)	0.7	1.1	1.76	2.75	4.4	7.1
滲漏率	＜0.1×DNmm³/s  (符合GB/T13927-2008标準)
适用溫度(℃)	軟密封：-46℃~280℃；硬密封：-46℃~545℃
适用介質	天然氣 、水蒸氣、油品類、酸堿類 、煤粉煤灰 、廢渣、泥漿 、含顆粒狀、含纖維等介質。
傳動形式	蝸輪傳動

PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥主要外形尺寸表：

公稱壓力  PN(MPa)	公稱通徑 DN(mm)	主要尺寸(mm)
		L	D	D1	D2	b	f	Z-φd
0.6-1.6	-	參考偏心半球閥尺寸表或咨詢我廠銷售人員
2.5	40	125	145	110	85	18	3	4-18
	50	140	160	125	100	20	3	4-18
	65	190	180	145	120	22	3	8-18
	80	178	195	160	135	22	3	8-18
	100	200	230	190	160	24	3	8-23
	125	254	270	220	188	28	3	8-25
	150	267	300	250	218	30	3	8-25
	200	292	360	310	278	34	3	12-25
	250	330	425	370	332	36	3	12-30
	300	390	485	430	390	40	4	16-30
	350	430	550	490	448	44	4	16-34
	400	530	610	550	505	48	4	16-34
	450	660	600	555	-	20-34	-	-
	500	630	730	660	610	52	4	20-41
	600	800	840	770	718	56	5	20-41
	700	900	955	875	815	60	5	24-48
	800	1000	1070	990	930	64	5	24-48
4.0	40	125	145	110	85	18	3	4-18
	50	140	160	125	100	20	3	4-18
	65	190	180	145	120	22	3	8-18
	80	178	195	160	135	22	3	8-18
	100	200	230	190	160	24	3	8-23
	125	254	270	220	188	28	3	8-25
	150	267	300	250	218	30	3	8-25
	200	292	375	320	282	38	3	12-30
	250	330	445	385	345	42	3	12-34
	300	390	510	450	408	46	4	16-34
	350	430	570	510	465	52	4	16-34
	400	530	655	585	535	58	4	16-41
	450	580	680	610	560	60	4	20-41
	500	630	755	670	612	62	4	20-48
	600	800	890	795	730	62	5	20-54
	700	900	995	900	835	68	5	24-54
	800	1000	1135	1030	960	76	5	24-58

PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥主要結構圖：



訂貨須知：
一、①PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥産品名稱與型号②PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥型号，請按PQ340F-10/16/25P不鏽鋼蝸輪偏心半球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
