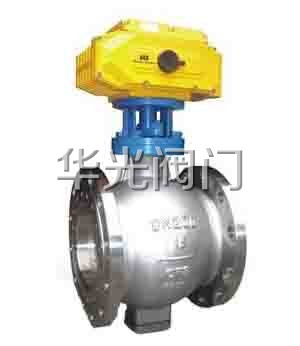

PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥簡述：
利用偏心閥體，偏心球體和閥座，閥杆作旋轉運動時在共同軌迹自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除瞭密封圈的磨損，克服瞭傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本産品特别适用於鋼鐵業，鋁業
，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。


PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥應用：
偏心半球閥是用於噴煤粉、控制法氣體、含顆粒流體及粉沫固體介質輸送的*佳設備，應用於冶金、選礦生産的煤粉噴吹專用閥。

PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥特點：
1、解決瞭工業生産中的漿狀、混流液體、灰塵等介質在管道輸送中沉澱、易結垢、阻塞，使閥門關不嚴等問題
。
2、開關輕便
，開啓時球與殼體脫離，無任何接觸，啓動扭矩小，轉動靈活。關閉時，半球與閥座的擠切作用能除去密封面上的污物，使閥門順利啓閉，安全系數高，密封性能好。
3、密封面的偏心結構，使球面能自動補償磨損，能保持閥門的密封，使用壽命長。
4、該閥門T型是屬於耐磨硬密封球閥，它的密封副材料是特殊的，密封面要經過特殊耐磨處理
。處理後表面達到HRC65-72度，故閥門的耐磨性能特别好。
5、閥門表面油漆，有常溫和高溫兩種。高溫用耐溫600℃的進口漆，噴塗後，高溫使用不燒漆、炭化、焦化現象。不變色。
PQ940H/Y-10/16/25P電動鑄鋼蝸輪硬密封偏心半球閥特性
偏心半球閥閥體 普通型/防爆型/調節性型/智能型電動執行器（可選配） 220V/380V

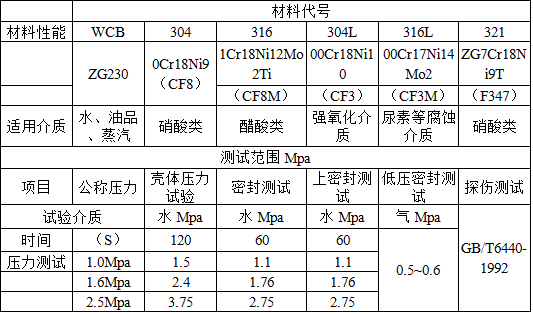

PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥性能範圍：


PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥行業适用範圍：
通用閥:設計合理，結構緊湊，具有流通阻力小，密封性好，操作輕便靈活，特别适應水、污水
、蒸汽、紙漿等介質的低壓管網，能夠配制電動、氣動裝置
，可實現遠距離自動化操作。(水、蒸汽、污水、紙漿、泥漿等非腐蝕介質)
煤粉噴吹專用：用來控制含塵氣體、顆粒流體的煤粉噴吹等固體輸送的理想設備，廣泛應用於冶金、選礦、電力等生産工藝中高爐煤粉噴吹、制粉系統以及除塵系統中的各種管線控制。它採用直通式結構，流道暢通，不會出現積灰堵塞現象，密封副採用Co－Cr－W合金材質，經過特殊熱處理，閥門抗沖刷耐磨損，同時閥門偏心球面具有自動補償的性能，通過蝸輪上調節螺栓，使密封副在一定程度磨損的情況下，仍可達到重新密封的效果。(含塵氣體、顆粒流體)
石油化工專用：針對石油化工行業使用壓力高、溫度高，充滿易燃、易爆、一般弱酸弱堿易腐蝕的介質，具有密封性好，耐腐蝕，啓閉輕便，能夠自動切除閥面結垢物等特點，适用於原油、重油等介質輸送以及石油裂解，食品制作等工藝流程。（石油、天然氣、煤氣、水等）
高爐煤氣、燃氣專用：密封副採用Cr—Mn—Si硬質合金，耐火防爆防靜電，密封副抗高溫560℃，其抗腐蝕和抗咬合能力均是不鏽鋼密封副的6倍以上，特别适宜在煤氣、焦爐煤氣、水煤氣、液化氣、天然氣的管道輸送與加壓門站上使用。（高爐煤氣、天然氣、含塵氣體等）
料漿混流體專用:輸送易沉澱結垢、結晶析出的溶液礦漿、料漿灰渣等工藝流程中兩相混流體介質*理想的工藝閥門，能夠在關閉時破除結垢物障礙實現順利關閉。它結構新穎、設計獨特，具有高效節能、耐磨性好、密封可靠、操作輕便、啓閉迅速、壽命長等優點。(工藝漿液、料漿灰渣等含顆粒物質輸送)
管線專用:屬於直通式半球閥，無縮徑，閥體通道與管線連接的管道成直管相通，截面積相等，阻力小於縮徑，全開、全閉隻要轉動90度即可達到，方便長距離管線輸送控制。(煤粉噴吹及燃氣輸送)

 PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥主要材料：

序号	名稱	代号	材料
			WCB	304CF8	316CF8M
1	閥體		WCBZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端蓋		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	内六角圓柱頭螺釘	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定軸調節螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下墊片		不鏽鋼柔性石墨；PTFE；316夾柔性石墨
7	下軸承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定軸		2Cr13	304	0Cr18Ni12Mo2Ti
9	球體		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	閥座壓圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	閥座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	内六角圓柱頭螺釘	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	閥座墊片		不鏽鋼柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	閥杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上軸承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	對開圓環		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCBZG230-450	WCB；304	WCB；304
23	雙頭螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料壓套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料壓闆		WCB	0Cr18Ni9	0Cr18Ni9
27	雙頭螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驅動裝置
31	六角螺塞墊片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti

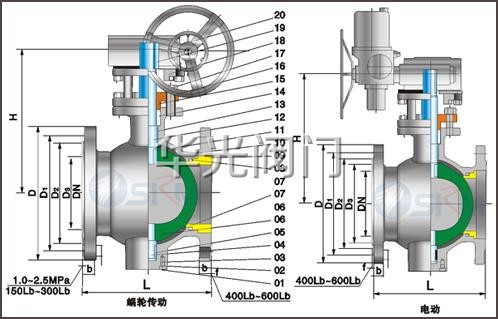

PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥主要連接尺寸：

公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸（mm）
		L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155				370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4			760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210
PQ940HPQ940Y-10C（WCB/304/316）
公稱壓力 PN/Mpa	公稱通徑 DN/mm	尺寸（mm）
		L	D	K	d	f	C	Z-￠d	H
1.6	40	165	150	110	85	3	16	4-￠18
	50	178	165	125	100
	65	190	185	145	120		18		280
	80	203	200	160	135		20	8-￠18	320
	100	229	220	180	155				370
	125	254	250	210	185		22		430
	150	267	285	240	210		24	8-￠23	510
	200	292	340	295	265		26	12￠-23	600
	250	330	405	355	320		30	12-￠26	690
	300	502	460	410	375	4			760
	350	572	520	470	435		34	16-￠26	830
	400	610	580	525	485		36	16-￠30	925
	450	660	640	585	545		40	20-￠30	1025
	500	700	715	650	608		44	20-￠34	1120
	600	813	840	770	718	5	48	20-￠36	1210

訂貨須知：
一、①PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥産品名稱與型号②PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥型号，請按PQ940H/Y-10/16/25P電動不鏽鋼蝸輪硬密封偏心半球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
