100X-10/16Q遙控浮球閥概述：
100X遙控浮球閥也叫100X隔膜式遙控浮球閥，100X遙控浮球閥由主閥、針閥、球閥、浮球閥、微型過濾器等組成水力控制接管系統，調定後，自動控制液面高度。本産品直接利用液面控制，不需要其它裝置和能源，保養簡便，液面控制準確度高，不受水壓影響，密封可靠。
100X遙控浮球閥是兼具多種功能的水力操作式閥門。要安裝於水池或高架水塔的進水口處，當水位達到設定的高度時，主閥由浮球導閥控制關閉進水口停止供水;當水位下降後，主閥同浮球開關控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓幹擾。

100X-10/16Q遙控浮球閥工作原理：
當管道從進水端給水時，由於針閥、球閥、浮球閥是常開的，水通過微型過濾器、針閥、控制室、球閥、浮球閥進入水池，此時控制室不形成壓力，主閥開啓，水塔(池)供水。
當水塔(池)的水面上升至設定高度時，浮球浮起關閉浮球閥，控制室内水壓升高，推動主閥關閉，供水停止。當水面下降時，浮球閥重新開啓，控制室水壓下降，主閥再次開啓繼續供水，保持液面的設定高度。

100X-10/16Q遙控浮球閥用途 ：
遙控浮球閥閥門産品廣泛用於高層建築、生活區等供水管網系統的水塔、水池等設施的液面控制。

100X-10/16Q遙控浮球閥适用範圍：
城建、化工、冶金、石油、制藥、食品、飲料、環保

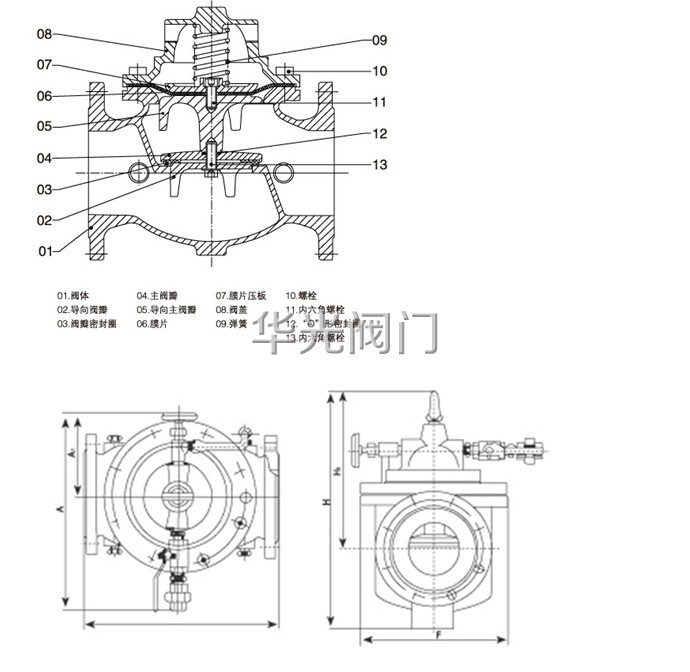

100X-10/16Q遙控浮球閥結構圖
：


100X-10/16Q遙控浮球閥結構特點：
水力控制閥就是用水壓控制的閥門，它由一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成。根據使用目的、功能入志氣的不同可演變遙控浮球閥、減壓閥、緩閉止回閥、流量控制閥、洩壓閥、水力電動控制閥等。水力控制閥分隔膜型型和活塞型兩類，工作原理相同，都是以上下浮壓力差△P爲動力，由導閥控制，使隔膜（活塞）液壓工差動操作，完全由水力自動調節，從而使主閥閥盤完全開啓或完全關閉或處於調節狀态。當進入隔膜（活塞）上方控制室内的壓力水被排到大氣或下遊低壓區時，作用在閥盤底部和隔膜下方的壓力值就大於下方的壓力值，所以會把主閥閥盤壓到完全關閉的位置；當隔膜（活塞）上方控制室内的壓力值處於入口壓力與出口壓力中間時，主閥閥盤就處於調節狀态，其調節位置取決於導管系統中的針閥和可調導閥的聯合控制作用。可調導閥可以通過下遊的壓力並随它的變化而開大或關小其自身的小閥口，從而改變隔膜（活塞）上方控制室的壓力值，控制主閥閥盤調節位置，

100X-10/16Q遙控浮球閥主要零件材料：

材料
閥體	QT450
閥瓣	QT450
閥蓋	QT450
閥杆	2Cr13
隔膜	腈綸簾線襯丁晴膠

100X-10/16Q遙控浮球閥主要技術參數：

型号	公稱壓力 ﹝MPa﹞	試驗壓力﹝MPa﹞		适用溫度	适用介質
		殼體	密封
100X遙控浮球閥	1.0	1.5	1.1	≤80℃	水、油品、 污水、海水
	1.6	2.4	1.76

100X-10/16Q遙控浮球閥主要外形尺寸：

公稱通徑DN	L	H	H1	A	B
50	250	260	90	340	260
65	280	285	98	350	270
80	310	295	110	360	280
100	350	315	120	380	290
125	400	335	145	420	340
150	450	390	155	440	360
200	550	460	190	465	385
250	650	520	250	495	415
300	800	620	290	580	440
350	900	650	330	605	470
400	1000	710	360	630	490
450	1000	750	445	655	510
500	1100	800	495	685	545
600	1100	900	550	740	610
700	1450	1000	605	800	670
800	1560	1100	730	860	730
900	1800	1200	800	915	785
1000	2000	1330	910	985	855

100X-10/16Q遙控浮球閥安裝示意圖：



訂貨須知：
一、①100X-10/16Q遙控浮球閥産品名稱與型号②100X-10/16Q遙控浮球閥
口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定100X-10/16Q遙控浮球閥型号，請按100X-10/16Q遙控浮球閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
