800X-10/16Q壓差旁通平衡閥概述：
800X壓差平衡閥是一種用於空調系統供／回水之間以平衡壓差的閥門。該閥門可提高系統的利用率，保持壓差的精確-亘定值
，並可大限度地降低系統的噪音，以及過大壓差對設備造成的損壞。800X壓差平衡閥優越於其他平衡閥的地方在於它沒有執行機構，完全靠介質自身的壓力差來達到平衡系統的功能，節約能源及安裝空間．是一種智能型閥門。

800X-10/16Q壓差旁通平衡閥工作原理：
當主閥進出口間壓差變化時，接管A與接管B間壓差發生變化，此壓差通過接管作用於導閥膜片兩側，改變導閥的開度。壓差大時導閥開度大，控制室通過C管的下洩水量增大，主閥控制室壓壓力下降，主閥開度增大
，主閥進出口間壓差變小。反之，若主閥進出口間壓差變小，則導閥開度變小，主閥控制室壓力上升，推動主閥開度減小而使主閥壓差增大。這種負反饋作用使主閥進出口間壓差穩定在設定值上。
設定針閥開度和導閥彈簧壓力可設定主閥進出口間壓差。

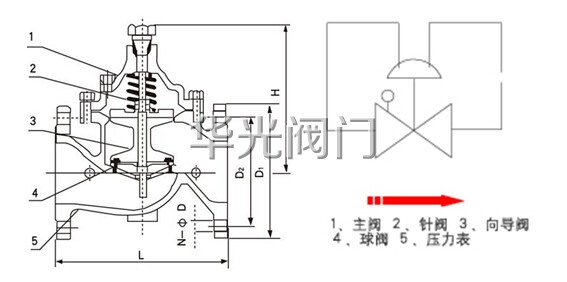

800X-10/16Q壓差旁通平衡閥結構圖：


800X-10/16Q壓差旁通平衡閥結構特點：
800X壓差調節閥由主閥、壓差控制導閥
、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過專門設計的導閥控制室，對壓力變化信号進行比較，輸出主閥開度信号，控制主閥開度，從而控制主閥的進出口壓差在設定值上。本産品利用水力自力控制，不需要其它裝置和能源，保養簡便
。

800X-10/16Q壓差旁通平衡閥主要用途：
常閉型旁通壓差控制閥用於燃油、燃氣熱源供、回水管，中央空調的分、集水器之間，作爲一次測定流量，二次側變流量系統的旁通安裝，可有效保護燃油、燃氣機組不會因流量過小導緻的溫度過高而損壞，可有效的保護冷水機組因流量過小而造成的局部凍結而損壞。
常開型旁通壓差控制閥用於高度差較大且熱源在高區的集中供熱系統，使用時按高度差設定該閥的壓差，並在低區回水管适當位置安裝減壓泵
、止回閥，調節閥組成的回水減壓裝置，通過調節閥來調節並設定回水管壓力，這樣既可保證高區用戶不會出現倒空現象，又可保護低區設備不會因壓力過高而損

800X-10/16Q壓差旁通平衡閥主要技術參數：

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	适用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76

800X-10/16Q壓差旁通平衡閥主要零件材料：

零件名稱	零件材料
閥體閥蓋	QT450
閥座閥盤	QT450、銅合金
密封圈O型圈	丁腈橡膠
閥杆	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
洩壓/持壓導閥	銅合金
微型過濾器	不鏽鋼

800X-10/16Q壓差旁通平衡閥主要外形連接尺寸:

公稱通徑DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830

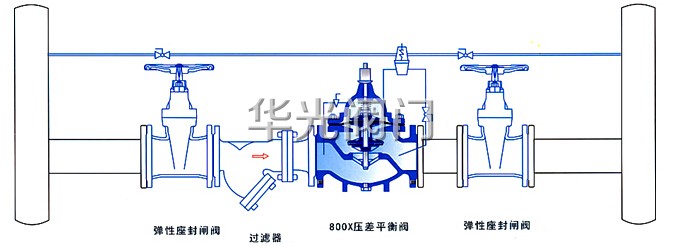

800X-10/16Q壓差旁通平衡閥安裝示意圖：



訂貨須知：
一、①800X-10/16Q壓差旁通平衡閥産品名稱與型号②800X-10/16Q壓差旁通平衡閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定800X-10/16Q壓差旁通平衡閥型号，請按800X-10/16Q壓差旁通平衡閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
