HS41X-10/16Q-A球墨鑄鐵倒流防止器概述：
HS41X倒流防止器是一種安裝在各類管路系統中用於嚴格阻止介質倒流，保護其後的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。
HS41X倒流防止器爲多重止回密封串聯而成,當其中有一隻密封破壞時,另二隻還起密封作用,防止回流。但三隻止回密封同時破壞後,就失去瞭止回作用 。
HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器,這樣即使二隻止回閥密封同時破壞,其他也能起到防止回流污染的作用。

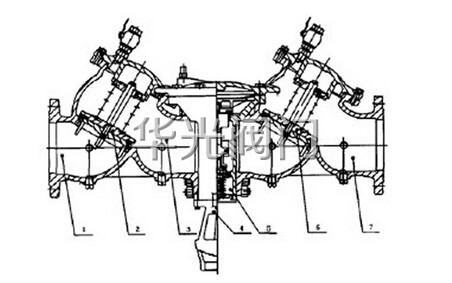

HS41X-10/16Q-A球墨鑄鐵倒流防止器結構圖：
HS41X-10/16Q-A球墨鑄鐵倒流防止器工作原理:
1、正常供水:
A、清潔市政生活水從*一級止回閥經過排水器到*二級止回閥出口向用戶供水,*一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔,而閣膜下腔與*一級止回閥出口(*二級止回閥進口)相通,由於其存在一定的壓差,推動閥瓣下移,排水器關閉,防止隔斷閥正常供水;
B、當閥後管路無用戶,水靜止。如進口壓力保持不變,其前後存在壓差,排水器仍呈關閉狀态。
C、如進口壓力下降,共前後壓差下降到一定值時,彈簧推動閥瓣向上,排水器又開啓洩壓,洩壓到與進口壓力恢複一定壓差時,排水器又關閉 。
2、密封失靈時
防污隔斷閥之後管網壓力升高,超過閥前進口壓力時,如*二止回閥密封完好無?漏,高壓水不會倒流,排水器隔膜上下保持原來壓差,排水器關閉,不洩壓。當*二級止回閥密封破壞産生?漏,地二級止回閥之前壓力升高,造成排水器個膜上下壓力並減小,排水器打開,排水洩壓;此時,如*一級止回閥同時密封被破壞,有於*二級止回閥倒流回的高壓水已洩壓減壓,故不會倒流地一級止會閥。
3、如供水過程中供水壓力不斷下降,則排水器隔膜上部壓力下降,安全排水器控制彈簧推動閥芯打開排水器排水 。當進口壓力下降至零或負壓時,排水器完全打開,水排出,空氣從排水器進真空腔,從而防止産生虹吸倒流現象 。
HS41X-10/16Q-A球墨鑄鐵倒流防止器主要技術參數 ：
| 公稱壓力 |
公稱通徑 |
适用介質 |
适用溫度 |
法蘭标準 |
試驗标準 |
| 1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
HS41X-10/16Q-A球墨鑄鐵倒流防止器主要部件材料：
| 序号 |
零部件名稱 |
材質 |
| 1 |
閥體 |
球墨鑄鐵、鑄鋼 、不鏽鋼 |
| 2 |
閥蓋 |
球墨鑄鐵 、鑄鋼 、不鏽鋼 |
| 3 |
閥盤 |
球墨鑄鐵、不鏽鋼 |
| 4 |
彈簧 |
不鏽鋼 、鉻釩鋼 |
| 5 |
防污閥 |
黃銅 |
HS41X-10/16Q-A球墨鑄鐵倒流防止器主要外形及安裝尺寸 ：
| 型号 |
DN |
16-AL |
16-L |
D |
φ |
n-d |
h2 |
| HS41X-16A |
50 |
455 |
410 |
165 |
125 |
4-φ18 |
190 |
| 65 |
480 |
430 |
185 |
145 |
4-φ18 |
200 |
| 80 |
570 |
500 |
200 |
160 |
8-φ18 |
225 |
| 100 |
710 |
640 |
220 |
180 |
8-φ18 |
248 |
| 125 |
800 |
730 |
250 |
210 |
8-φ18 |
276 |
| 150 |
910 |
830 |
285 |
240 |
8-φ23 |
308 |
| 200 |
1090 |
1000 |
340 |
295 |
12-φ23 |
356 |
| 250 |
1315 |
1200 |
405 |
355 |
12-φ25 |
410 |
| 300 |
1475 |
1360 |
460 |
410 |
12-φ25 |
485 |
| 350 |
1690 |
1560 |
520 |
470 |
16-φ25 |
528 |
| 400 |
1860 |
1720 |
580 |
525 |
16-φ30 |
595 |

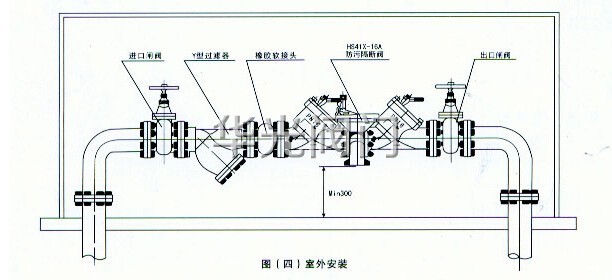

HS41X-10/16Q-A球墨鑄鐵倒流防止器安裝示意圖：
訂貨須知：
一、①HS41X-10/16Q-A球墨鑄鐵倒流防止器産品名稱與型号②HS41X-10/16Q-A球墨鑄鐵倒流防止器口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定HS41X-10/16Q-A球墨鑄鐵倒流防止器型号，請按HS41X-10/16Q-A球墨鑄鐵倒流防止器型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
