HS41X-10/16Q-B球墨鑄鐵防污隔斷閥概述：
防污隔斷閥用於防止生活飲用水管道發生回流污染的安全裝置，安全可靠，防止飲用水回流污染的新穎閥門，一確保生活飲用水的衛生和安全 。
HS41X-10/16Q-B球墨鑄鐵防污隔斷閥工作原理 ：
HS41X-16普通型防污隔斷閥爲多重止回密封串聯而成，當其中有一隻密封破壞時，另二隻還起密封作用，防止回流 。但三隻止回密封同時破壞後，就失去瞭止回作用。HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器，這樣即使二隻止回閥密封同時破壞，其他也能起到防止回流污染的作用 。
HS41X-10/16Q-B球墨鑄鐵防污隔斷閥結構特點 ：
HS41X防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與*一級止回閥進口端連接 。*一、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封闆 、閥芯、閥座 、彈簧等組成。

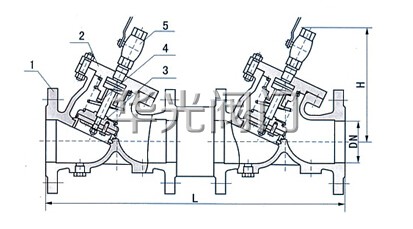

HS41X-10/16Q-B球墨鑄鐵防污隔斷閥結構圖：
HS41X-10/16Q-B球墨鑄鐵防污隔斷閥主要零件材料：
| 序号 |
零部件名稱 |
材質 |
| 1 |
閥體 |
球墨鑄鐵、鑄鋼 、不鏽鋼 |
| 2 |
閥蓋 |
球墨鑄鐵、鑄鋼、不鏽鋼 |
| 3 |
閥盤 |
球墨鑄鐵、不鏽鋼 |
| 4 |
彈簧 |
不鏽鋼、鉻釩鋼 |
| 5 |
防污閥 |
黃銅 |
HS41X-10/16Q-B球墨鑄鐵防污隔斷閥性能參數：
| 型号 |
公稱壓力PN(MPa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
工作溫度(℃) |
适用介質 |
| HS41X |
1.0 |
1.5 |
1.1 |
≤80 |
水 |
| 1.6 |
2.4 |
1.76 |
≤80 |
HS41X-10/16Q-B球墨鑄鐵防污隔斷閥主要外形尺寸 ：
HS41X-10/16Q-B球墨鑄鐵防污隔斷閥安裝要求及示意圖：
①防污隔斷閥必須水平安裝，安裝地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面主度大於300mm，並不被水或雜物所淹沒。
②安裝地域應設排水設施。
③閥前應裝閘閥（蝶閥）過濾器及橡膠軟接頭（或伸縮器），閥後裝閘閥（蝶閥）。
安裝部位：
①自來水管網接入用戶的接戶管水表後面
②生活用水管道上接出非生活用水和排污管，安裝於接出管起端。
③生活飲用水水箱的進水管上（水箱底部進水時）。
④生活飲用水管道上串聯加壓泵時安裝於泵吸水管上。
訂貨須知：
一、①HS41X-10/16Q-B球墨鑄鐵防污隔斷閥産品名稱與型号②HS41X-10/16Q-B球墨鑄鐵防污隔斷閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定HS41X-10/16Q-B球墨鑄鐵防污隔斷閥型号，請按HS41X-10/16Q-B球墨鑄鐵防污隔斷閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
