HS41X-10/16C-B鑄鋼防污隔斷閥概述：
防污隔斷閥是根據目前供水管網 ，因回流造成嚴重污染情況；安全可靠 、防止飲用水回流污染的新疑水力控制閥門，以確保生活飲用的衛生和安全，以填補國内閥門領域的空白。
HS41X-10/16C-B鑄鋼防污隔斷閥結構 ：
本閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與*一級止回閥進口端連接 。 *一 、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封闆 、閥芯、閥座、彈簧等組成。普通型爲兩個止回閥串聯而成，無安全排水。
HS41X-10/16C-B鑄鋼防污隔斷閥工作原理：
普通型：爲二個止回閥串聯而成 ，當其中有一隻密封破壞時，另二隻還起密封作用，防止回流。但三隻止回密封同時破壞後，就失去瞭止回作用。其安全可靠性相對差些 ，工作原理較簡單 。 安全型：防污隔斷閥在普通型基礎上中間加排水器，這樣即使二隻止回閥密封同時破壞，其他也能起到防止回流污染的作用。
1。HS41X防污隔斷閥正常供水
a。清潔市政生活水從*一級止回閥經過排水器到*二級止回閥出口向用戶供水，*一級止回閥進口高壓水通過高壓軟管進入排水器隔膜上腔，而閣膜下腔與*一級止回閥出口*二級止回閥進口相通，由於其存在一定的壓差，推動閥瓣下移，排水器關閉 ，防止隔斷閥正常供水：
b。當閥後管路無用戶，水靜止。如進口壓力保持不變，其前後存在壓差 ，排水器仍呈關閉狀态。
c。如進口壓力下降，共前後壓差下降到一定值時，彈簧推動閥瓣向上，排水器又開啓洩壓，洩壓到與進口壓力恢複一定壓差時，排水器又關閉。
2。HS41X防污隔斷閥密封失靈
防污隔斷閥之後管網壓力升高，超過閥前進口壓力時，如*二止回閥密封完好無滲漏 ，高壓水不會倒流，排水器隔膜上下保持原來壓差，排水器關閉，不洩壓 。當*二級止回閥密封破壞産生滲漏，地二級止回閥之前壓力升高，造成排水器個膜上下壓力並減小，排水器打開，排水洩壓;此時，如*一級止回閥同時密封被破壞，有於*二級止回閥倒流回的高壓水已洩壓減壓，故不會倒流地一級止回閥。
3。HS41X防污隔斷閥供水壓力
供水壓力不斷下降，則排水器隔膜上部壓力下降，安全排水器控制彈簧推動閥芯打開排水器排水。當進口壓力下降至零或負壓時，排水器完全打開，水排出，空氣從排水器進真空腔，從而防止産生虹吸倒流現象。
HS41X-10/16C-B鑄鋼防污隔斷閥結構圖：
HS41X-10/16C-B鑄鋼防污隔斷閥主要部件材料：
| 序号 |
零部件名稱 |
材質 |
| 1 |
閥體 |
鑄鋼、球墨鑄鐵、不鏽鋼 |
| 2 |
閥蓋 |
鑄鋼、球墨鑄鐵、不鏽鋼 |
| 3 |
閥盤 |
鑄鋼、球墨鑄鐵 、不鏽鋼 |
| 4 |
彈簧 |
不鏽鋼、鉻釩鋼 |
| 5 |
防污閥 |
黃銅 |
HS41X-10/16C-B鑄鋼防污隔斷閥連接尺寸：單位：mm
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
458 |
482 |
551 |
653 |
735 |
793 |
1008 |
1186 |
1340 |
1505 |
1670 |
1886 |
1986 |
2318 |
| H |
210 |
235 |
264 |
308 |
356 |
400 |
503 |
595 |
705 |
705 |
905 |
910 |
921 |
1210 |

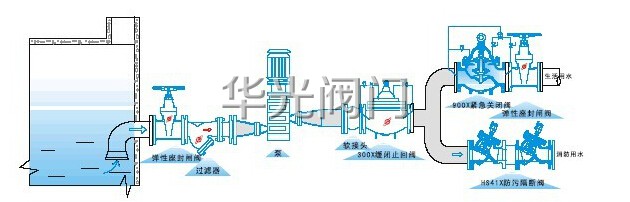

HS41X-10/16C-B鑄鋼防污隔斷閥安裝示意圖：
訂貨須知：
一、①HS41X-10/16C-B鑄鋼防污隔斷閥産品名稱與型号②HS41X-10/16C-B鑄鋼防污隔斷閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定HS41X-10/16C-B鑄鋼防污隔斷閥型号，請按HS41X-10/16C-B鑄鋼防污隔斷閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
