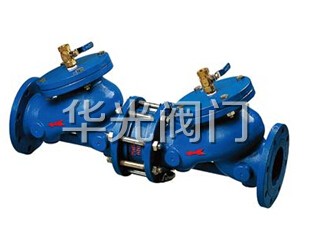

HS41X-10/16P-B不鏽鋼防污隔斷閥概述：
HS41X-10/16P-B不鏽鋼防污隔斷閥是一種安裝在各類管路系統中用於嚴格阻止介質倒流，保護其後的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質無一點回流，安全可靠，使用壽命長。

HS41X-10/16P-B不鏽鋼防污隔斷閥工作原理：
HS41XA帶過濾防污隔斷閥由兩個隔開的止回閥和一個液壓傳動到洩水閥組成，*一個止回閥閥體内裝有過濾網。由於止回閥的局部水頭損失，中間腔内的壓力始終低於入水口的壓力。這個壓差驅使洩水閥處於關閉狀态，管路正常供水。在壓力異常時，（即出口端壓力高於中堅腔），即使兩個止回閥都不能反向密封，安全洩水閥也能自動開啓将倒流水洩空，並形成空氣隔斷，保證上遊供水衛生安全。

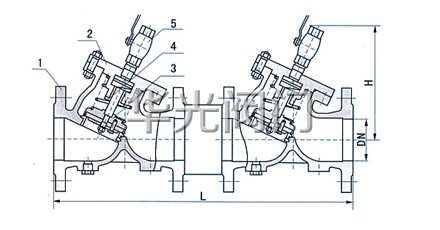

HS41X-10/16P-B不鏽鋼防污隔斷閥結構圖：


HS41X-10/16P-B不鏽鋼防污隔斷閥用途：
産品結構具有合理性、使用方便産品、密封性能強、堅固耐用及造型美觀等特點。廣泛用於電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源、鑽探等部門。

HS41X-10/16P-B不鏽鋼防污隔斷閥主要技術參數：

公稱壓力	公稱通徑	适用介質	适用溫度	法蘭标準	試驗标準
1.0～2.5MPa	50～600mm	水	0～80℃	GB/T 17241.6GB/T 9113	GB/T 13927API598

HS41X-10/16P-B不鏽鋼防污隔斷閥主要零件材質如下：

HS41X-10/16P-B不鏽鋼防污隔斷閥主要外形及安裝尺寸：

型号	DN	16-AL	16-L	D	φ	n-d	h2
HS41X-16	50	455	410	165	125	4-φ18	190
	65	480	430	185	145	4-φ18	200
	80	570	500	200	160	8-φ18	225
	100	710	640	220	180	8-φ18	248
	125	800	730	250	210	8-φ18	276
	150	910	830	285	240	8-φ23	308
	200	1090	1000	340	295	12-φ23	356
	250	1315	1200	405	355	12-φ25	410
	300	1475	1360	460	410	12-φ25	485
	350	1690	1560	520	470	16-φ25	528
	400	1860	1720	580	525	16-φ30	595

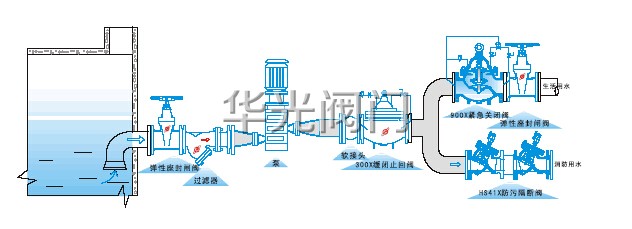

 HS41X-10/16P-B不鏽鋼防污隔斷閥安裝示意圖：


HS41X-10/16P-B不鏽鋼防污隔斷閥安裝及應用：
1、普通型可以垂直、水平安裝。
2、安全型水平安裝，地點環境應清潔，有足夠的維護空間，安全排水器或（空氣隔阻器）出口離地面高度大於300mm，並不被水或雜物所淹沒。
3、安裝地哉應設排水設施。
4、閥前應裝閘閥（蝶閥）及橡膠軟件接頭（或伸縮器），閥後裝閘閥（蝶閥），水質差時閥前應安裝過濾器。


訂貨須知：
一、①HS41X-10/16P-B不鏽鋼防污隔斷閥産品名稱與型号②HS41X-10/16P-B不鏽鋼防污隔斷閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定HS41X-10/16P-B不鏽鋼防污隔斷閥型号，請按HS41X-10/16P-B不鏽鋼防污隔斷閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
