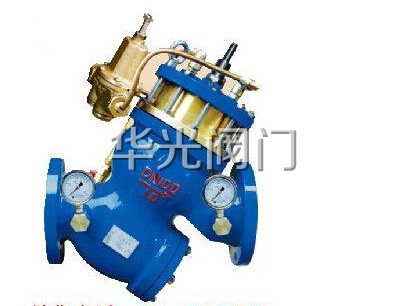

YQ98001-10/16Q過濾活塞式可調減壓閥概述：
YQ98001過濾活塞式減壓閥 ，是一種利用介質自身能量來調節與控制管路壓力的智能型閥門。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高於導閥彈簧設定值時 ，導閥關閉。控制室停止排水，此時主閥控制室内壓力升高並關閉主閥，出口壓力不再升高 。當閥門出口壓力降到導閥彈簧設定壓力時，導閥開啓，控制室向下遊排水。由於導閥系統排水量大於針閥的進水量 ，主閥控制室壓力下降。進口壓力使主閥開啓 。在穩定狀态下，控制室進水、排水相同，主閥開度不變，出口壓力穩定。出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變 ，安全可靠地将出口壓力維持在設定值上。該閥減壓精確，性能穩定、安全可靠、安裝調節方便 ，使用壽命長。可用於生活給水 、消防系統及工業給水系統。
YQ98001-10/16Q過濾活塞式可調減壓閥使用原理 ：
YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備 ，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥此基礎上 ，利用液壓傳動原理來控制閥的啓、閉及開度。而達到閥門性能上的要求，並利用管道中的流體作爲液壓傳動介質 ，而不需要獨立的液壓泵站 ，既節約設備的投資，又節約能源，也能達到自動控制的目的。
YQ98001-10/16Q過濾活塞式可調減壓閥特點：
1、閥體採用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大(比現有一般腰鼓形閥體的控制閥流量增加25%)且抗汽蝕能力強 、減低噪音。
2、液壓缸式活塞傳動 ，動作平穩可靠 。動作時有緩沖作用，因此噪音很小。克服薄膜式因壓力 、流量急劇變化而産生振動，噪音大及薄膜容易破損的缺點。
3、方便實用的傳動密封機構，整個機構具有傳動 、導向、密封三大功能，而且與閥體各自獨立。使用時閥體裝在管網中。也可将整個機構拆下，因此維修及更換零配件十分方便。本閥設計有三處定位導向機構。即活塞、閥杆、導向架，能保證閥門開閉時更加準確、可靠，克服其他閥門一點定位而引起不穩定的確定。活塞採用标準件雙Y型自密封原理橡膠圈，使密封安全可靠。機構内設置有彈簧能防止流體壓力流量的急劇變化時所産生的振動，並在無流量時自動關閉閥門，防止介質倒流。液壓缸具有緩沖作用，減少水沖擊壓力即(水錘)對管網的影響。
4、根據《建築給排水設計規範》中有關規定，控制閥前要安裝過濾器，並應便於排污的要求。YQ98001型水力控制閥将控制閥和過濾器合理地結合在一起，且結構長度比一般情況下縮短瞭45%。
5、YQ98001型多功能過濾活塞式水力控制閥在主閥不變的情況下，可以根據管網中不同的要求，附上合控制系統就可以滿足管網中不同的需求，如可調減閥、安全洩壓閥 、遙控浮球閥、緩閉止回閥、電動浮球閥、多功能水泵控控制閥 、流量控制閥等。並且可以實現自控 、電控、遙控、及控制其開閉的時間和速度。達到一閥多用的作用，爲現代的水系統工程，石油等工業領域提供理想的流體控制裝置。

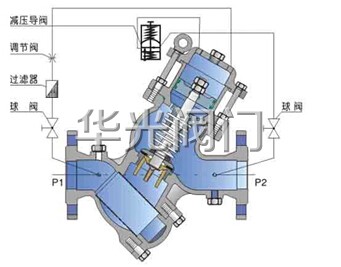

YQ98001-10/16Q過濾活塞式可調減壓閥結構圖:
YQ98001-10/16Q過濾活塞式可調減壓閥零件材料:
| 零件名稱 |
材質 |
| 閥體 、閥蓋 |
球墨鑄鐵、鑄鋼、不鏽鋼 |
| 閥座 |
錫青銅、不鏽鋼 |
| 閥瓣 |
碳鋼、不鏽鋼+丁腈橡膠 |
| 閥杆 |
鋁青鋼、鉻不鏽鋼 |
| 活塞 |
鉻不鏽鋼+丁腈橡膠 |
| 過濾網 |
不鏽鋼 |
| 彈簧 |
不鏽鋼 |
YQ98001-10/16Q過濾活塞式可調減壓閥性能參數:
| 公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓範圍(MPa) |
緩閉時間(S) |
*低動作壓力(MPa) |
适用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60
(可調) |
≥0.07 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
0.15-1.4 |
| 2.5 |
3.75 |
2.75 |
0.2-2.0 |
YQ98001-10/16Q過濾活塞式可調減壓閥外形尺寸:
| 公稱通徑 |
尺寸(公稱壓力PN=1.6、2.5MPa) |
| DN |
L |
H |
D |
K |
N-φ |
H1 |
H2 |
| 40 |
270 |
400 |
150 |
110 |
φ18X4 |
155 |
236 |
| 50 |
270 |
400 |
160 |
125 |
φ18X4 |
155 |
236 |
| 65 |
290 |
410 |
185 |
145 |
φ18X4 |
165 |
250 |
| 80 |
360 |
425 |
200 |
160 |
φ18X8 |
180 |
280 |
| 100 |
400 |
460 |
220 |
180 |
$18X8 |
21O |
310 |
| 125 |
470 |
550 |
250 |
210 |
φ18X8 |
240 |
370 |
| 150 |
535 |
610 |
285 |
240 |
φ23X8 |
260 |
413 |
| 200 |
670 |
772 |
340 |
295 |
φ23X12 |
330 |
51O |
| 250 |
780 |
935 |
405 |
355 |
φ27X12 |
410 |
568 |
| 300 |
895 |
1000 |
460 |
410 |
φ27X12 |
485 |
1075 |
| 350 |
1000 |
920 |
520 |
470 |
φ27X12 |
260 |
不帶過濾器 |
| 400 |
1120 |
1145 |
580 |
525 |
φ27X12 |
290 |
不帶過濾器 |
YQ98001-10/16Q過濾活塞式可調減壓閥安裝示意圖:
訂貨須知：
一、①YQ98001-10/16Q過濾活塞式可調減壓閥産品名稱與型号②YQ98001-10/16Q過濾活塞式可調減壓閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定YQ98001-10/16Q過濾活塞式可調減壓閥型号，請按YQ98001-10/16Q過濾活塞式可調減壓閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
