Y416-10/16減壓穩壓閥概述：
Y416X減壓穩壓閥調壓、穩壓動作平穩，适用於水和非腐蝕性液體介質的管路。本産品在城市建築、高層建築的冷熱供水系統中，可取代常規分區水管 ，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用 。本系列減壓閥屬於直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下遊壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能
Y416-10/16減壓穩壓閥特點：
由於採用瞭閥後壓力反饋機構，工作中既減動壓 、也減靜壓，既可水平安裝，也可垂直安裝。在高層建築冷熱供水系統中完全可以代替分區供水中的分壓水箱，在氣壓罐和變速泵供水系統中，是解決高層底部供水壓力大的理想産品。安裝此閥可實現低壓、等壓供水，可節水、節能、減小噪音和延長管路及衛生器具的使用壽命。安裝此閥可簡化供水系統中的設備，可降低工程造價。此閥更換部分零件，還可應用在工業生産中需要減壓的場合 。如 ：壓縮空氣、低溫蒸氣 、油類等。
Y416-10/16減壓穩壓閥流量系數（Cv）:
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
Y416-10/16減壓穩壓閥主要零部件材料 :
| 零件名稱 |
Y416直接作用彈簧薄膜式減壓穩壓閥零件材料 |
| 閥體 閥蓋 底蓋 |
HT200、WCB |
| 閥座 |
2Cr13 |
| 閥瓣 |
2Cr13 |
| 閥杆 |
2Cr13 |
| 缸套 |
2Cr13/25(鍍硬鉻) |
| 活塞 |
2Cr13 |
| O型圈 |
丁腈橡膠 |
| 密封圈 |
丁腈橡膠 |
| 膜片 |
夾織物丁腈橡膠 |
| 調節彈簧 |
60Si2Mn |
Y416-10/16減壓穩壓閥性能參數:
| Y416減壓穩壓閥公稱壓力(Mpa) |
1.0 |
1.6 |
2.5 |
| 殼體試驗壓力(Mpa)* |
1.5 |
2.4 |
3.75 |
| 密封試驗壓力(Mpa) |
1.0 |
1.6 |
2.5 |
| *高進口壓力(Mpa) |
1.0 |
1.6 |
2.5 |
| 出口壓力範圍(Mpa) |
0.2-0.8 |
0.2-1.0 |
0.4-1.6 |
| 壓力特性偏差(Mpa)△P2P |
GB12244-1989 |
| 流量特性偏差(Mpa)P2G |
GB12244-1989 |
| 滲漏量 |
0 |
| 工作溫度 |
0℃-80℃ |
| *：殼體試驗不包括膜片、閥蓋 |
Y416-10/16減壓穩壓閥安裝維護說明：
供水管道有機械污物時閥前應安裝過濾器。
2.調整壓力需在靜壓狀态下進行，順時針方向旋轉調節螺杆，閥後壓力增加，逆時針方向旋轉閥後壓力降低，調好所需壓力将鎖母堅固。如果調壓過程中閥後壓力超過設定值，需将閥後壓力洩掉，重新調整。
3.在管網中安裝時，應注意水流方向與閥體箭頭一緻。
4.此閥可水平安裝亦可垂直安裝其性能不變,但位置要方便維修 。
5.如發現減壓閥不減靜壓時，可将閥前截門連續開關數次沖洗截流口，如無效再檢查膜片、密封墊和“O”型圈有無損壞。
6.如安裝在不經常使用的管路系統。應每三個月通水試壓一次。

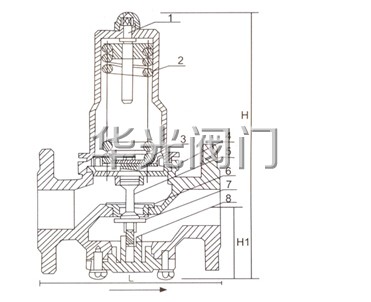

Y416-10/16減壓穩壓閥結構圖：
Y416-10/16減壓穩壓閥主要連接尺寸 ：
| 公稱通徑DN |
外 形 尺 寸 |
| L |
H |
Hl |
| 15 |
160 |
265 |
100 |
| 20 |
160 |
265 |
100 |
| 25 |
180 |
285 |
110 |
| 32 |
200 |
285 |
110 |
| 40 |
220 |
320 |
120 |
| 50 |
250 |
320 |
120 |
| 65 |
280 |
335 |
140 |
| 80 |
310 |
425 |
165 |
| 100 |
350 |
445 |
185 |
| 125 |
400 |
590 |
225 |
| 150 |
450 |
625 |
260 |
| 200 |
500 |
680 |
280 |
| 250 |
650 |
855 |
335 |
| 300 |
800 |
935 |
385 |
| 350 |
850 |
1015 |
430 |
| 400 |
900 |
1095 |
455 |
| 450 |
900 |
1165 |
500 |
| 500 |
950 |
1205 |
525 |

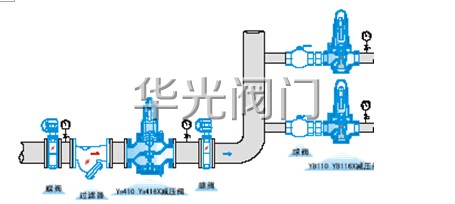

Y416-10/16減壓穩壓閥安裝示意圖:
訂貨須知：
一、①Y416-10/16減壓穩壓閥産品名稱與型号②Y416-10/16減壓穩壓閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Y416-10/16減壓穩壓閥型号，請按Y416-10/16減壓穩壓閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
