JD745X-10/16Q多功能水泵控制閥概述：
JD745X多功能水泵控制閥由主閥和調節閥及接管系統組成，閥體採用直流式閥體，主閥控制室爲膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加瞭一個，增加瞭對主閥的控制功能，實現瞭對水泵出口的緩慢開啓、全開、緩閉、截止等多功能控制 ，實現瞭一個閥門、一次調節對水泵出口的多功能控制。JD745X多功能水泵控制閥的接管系統採用調節閥控制，通過設定調節閥的開度，可方便實現需要的各項控制參數，如主閥的開啓速度 、緩閉速度等等。
JD745X-10/16Q多功能水泵控制閥工作原理：
當水泵起動起後，水壓作用於主閥閥盤下面和控制室下腔，此壓力使主閥開啓，控制室上腔的水經過調節閥B緩緩排到出口端，主閥緩緩開啓。設定調節閥的開度可得到合适地主閥開啓速度。
當水泵停止工作後，進口端水壓迅速下降 ，在自重 、彈簧壓力作用下快速關閉大部分開度，防止瞭水倒流餘下的開度由控制室上腔的水壓和下腔水壓聯合作用下緩緩關閉 ，關閉速度減慢形成瞭緩沖，防止壓力劇增 。
1、設定調節閥A、B的開度和開度比可得到合适的閥門啓閉速度 。防止水錘效果好，将緩開、止回速閉 、緩閉等消除水錘的技術一體化 ，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害。
2、操作方便 ，無需爲閥門另配電控系統 ，閥門随水泵的開啓與停止自動並按順序完成控制功能。通過設定調節閥開度可得到合适的控制參數。
3、閥體採用瞭全通道、直流式 、流線型設計 。水力損失小 ，節能效果好。本閥門安裝在水泵出口端，順序實現緩慢開啓、全開、速閉、緩閉等功能。
JD745X-10/16Q多功能水泵控制閥工作特點 ：
（1）無需操作控制 。利用水泵啓停時閥門前後的水壓差作爲控制動力，具有随水泵的啓閉而自動啓閉的功能。
（2）閥門啓閉動作過程能有效地因防止水錘壓力波升高而産生的事故。據現場使用情況調查和實測，停泵水錘壓力峰值均在工作壓力的1．3倍以内。
（3）無需現場調試，适用工況範圍廣。
（4）基本無需維修。由於一閥替代三閥，維護維修工作量大大減少。
（5）阻力損失小。採用流線型、寬閥體設計，阻力損失比國外同類産品降低50％以上，如DN200産品在v=2m／s的經濟流速工況時，多功能水泵控制閥損失爲0．7m,而國外同類産品爲1．5m。JD745X-10/16Q多功能水泵控制閥功能與用途
JD745X多功能水泵控制閥用於高層建築給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啓閉時管線的水錘水擊，防止水倒流保護水泵，維護管路安全。

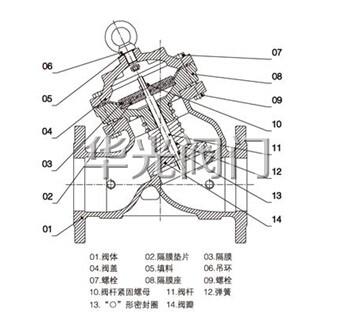

JD745X-10/16Q多功能水泵控制閥結構圖：
JD745X-10/16Q多功能水泵控制閥主要技術參數：
| 公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓範圍(MPa) |
緩閉時間(S) |
*低動作壓力(MPa) |
适用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60
(可調) |
≥0.07 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
0.15-1.4 |
| 2.5 |
3.75 |
2.75 |
0.2-2.0 |
JD745X-10/16Q多功能水泵控制閥主要零件材料 ：
| 零件名稱 |
零件材料 |
| 閥體閥蓋 |
QT450 |
| 閥座閥盤 |
QT450 |
| 密封圈 O型圈 |
丁腈橡膠 |
| 閥杆 |
2Cr13 |
| 彈簧 |
50CrVA |
| 缸套活塞(活塞型) |
2Cr13 |
| 膜片(膜片型) |
腈綸簾線襯丁晴膠 |
| 調節閥球閥 |
銅合金 |
| 過濾器 |
不鏽鋼 |
JD745X-10/16Q多功能水泵控制閥主要外形尺寸：
公稱通徑
(mm) |
尺寸(mm) |
| L |
H |
| 50 |
205 |
293 |
| 65 |
216 |
328 |
| 80 |
250 |
364 |
| 100 |
320 |
418 |
| 125 |
365 |
481 |
| 150 |
415 |
543 |
| 200 |
500 |
673 |
| 250 |
605 |
792 |
| 300 |
698 |
927 |
| 350 |
787 |
957 |
| 400 |
914 |
1188 |
| 450 |
978 |
1218 |
| 500 |
978 |
1256 |
| 600 |
1200 |
1600 |
| 700 |
1450 |
1750 |
| 800 |
1560 |
1900 |
| 900 |
1800 |
2100 |
| 1000 |
2000 |
2400 |
JD745X-10/16Q多功能水泵控制閥安裝示意圖：
訂貨須知：
一、①JD745X-10/16Q多功能水泵控制閥産品名稱與型号②JD745X-10/16Q多功能水泵控制閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定JD745X-10/16Q多功能水泵控制閥型号，請按JD745X-10/16Q多功能水泵控制閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
