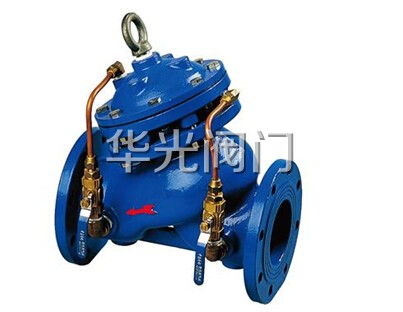

JD745X-25C多功能水泵控制閥概述：
多功能水泵控制閥是一種新型水力控制閥門，一閥可替代電動蝶(閘)閥 、止回閥和水錘消除器三種裝置 。它能自動實現開泵時的緩開，停泵時的速閉與緩閉，無需任何電氣控制與其它動力和人力，也無需油壓裝置。
多功能水泵控制閥是安裝在高層建築給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門 。該閥兼具電動閥 、逆止閥和水錘消除器三種功能，可有效的提高供水系統的安全可靠性。並将緩開 、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的産生 。隻需操作水泵電機啓閉按扭，閥門即可按照水泵操作規程自動實現啓閉，流量大 、壓力損失小 。
JD745X-25C多功能水泵控制閥特點：
1、防止水錘效果好，将緩開 、止回速閉 、緩閉等消除水錘的技術一體化，防止開泵不錘和停泵倒流與水錘對供水管路和水泵的損害 。
2、操作方便 ，無需爲閥門另配電控系統 ，閥門随水泵的開啓與停止自動並按順序完成控制功能。通過設定調節閥開度可得到合适的控制參數。
3、閥體採用瞭全通道 、直流式、流線型設計。水力損失小，節能效果好。
JD745X-25C多功能水泵控制閥結構及工作原理：
1）、水泵啓動前，閥門出口端壓力作用在主閥闆上 ，閥門處於關閉位置，同時膜片控制器的上腔連通壓力水，下腔則與閥門進口端的低壓相通。
2）、水泵啓動後，閥門進口壓力逐漸升高，同時壓力水通過閥門進口端的連接管緩慢進入膜片控制器下腔，實現主閥闆的緩慢開啓，開啓速度可通過控制閥進行調節。
3）、水泵停機，閥門進口的壓力降低，當接近零流量時，主閥闆在自身重力作用下迅速關閉。因閥門進口端壓力降低，閥門出口端的壓力水通過連接管進入膜片控制器上腔，下腔水通過閥門進口端的連接管壓回至閥門進口端，緩閉閥闆緩慢關閉，慢關時間可通過控制閥進行調節。主閥闆的速閉和緩閉閥闆的緩閉符合兩階段關閉規律，能有效地消除水錘。

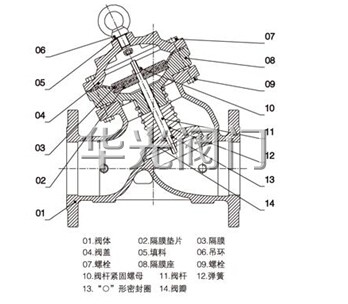

JD745X-25C多功能水泵控制閥結構圖：
JD745X-25C多功能水泵控制閥主要技術參數 ：
| 公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓範圍(MPa) |
緩閉時間(S) |
*低動作壓力(MPa) |
适用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
0.09-0.8 |
3-60 (可調) |
≥0.07 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
0.15-1.4 |
| 2.5 |
3.75 |
2.75 |
0.2-2.0 |
JD745X-25C多功能水泵控制閥主要零件材料 ：
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 |
WCB |
| 閥座 閥盤 |
銅合金/2Cr13 |
| 密封圈 O型圈 |
丁腈橡膠 |
| 閥杆 |
2Cr13 |
| 彈簧 |
50CrVA |
| 缸套 活塞(活塞型) |
2Cr13 |
| 膜片(膜片型) |
夾織物丁腈橡膠 |
| 調節閥 球閥 |
銅合金 |
| 過濾器 |
不鏽鋼 |
JD745X-25C多功能水泵控制閥連接尺寸：
| DN |
L |
H |
D |
D1 |
n-d |
| 1.0MPa |
1.6MPo |
2.5MPa |
1.0MPa |
1.6MPa |
2 5MPa |
1.0MPa |
| 50 |
203 |
293 |
165 |
165 |
165 |
125 |
125 |
125 |
4-18 |
| 65 |
216 |
328 |
185 |
185 |
185 |
145 |
145 |
145 |
4-18 |
| 80 |
248 |
364 |
200 |
200 |
200 |
160 |
160 |
160 |
8-18 |
| 100 |
283 |
418 |
220 |
220 |
235 |
180 |
180 |
190 |
8-18 |
| 125 |
330 |
481 |
250 |
250 |
270 |
210 |
210 |
220 |
8-18 |
| 150 |
356 |
543 |
285 |
285 |
300 |
240 |
240 |
250 |
8-22 |
| 200 |
444 |
673 |
340 |
340 |
360 |
295 |
295 |
310 |
8-22 |
| 250 |
533 |
792 |
395 |
405 |
425 |
350 |
355 |
370 |
12-22 |
| 300 |
600 |
927 |
445 |
460 |
485 |
400 |
410 |
430 |
12-22 |
| 350 |
622 |
957 |
505 |
520 |
555 |
460 |
470 |
490 |
16-22 |
| 400 |
698 |
1188 |
565 |
580 |
620 |
515 |
525 |
550 |
16-26 |
| 450 |
775 |
1218 |
615 |
640 |
670 |
565 |
585 |
600 |
20-26 |
| 500 |
811 |
1256 |
670 |
715 |
730 |
620 |
650 |
660 |
20-26 |
| 600 |
900 |
1600 |
780 |
840 |
|
725 |
770 |
|
20-30 |
| 700 |
980 |
1750 |
895 |
910 |
|
840 |
840 |
|
24-30 |
| 800 |
1120 |
1900 |
1015 |
1025 |
|
950 |
950 |
|
24-33 |
| 900 |
1220 |
2100 |
1115 |
|
|
1050 |
|
|
28-33 |
| 1000 |
1320 |
2400 |
1230 |
|
|
1160 |
|
|
28-36 |
JD745X-25C多功能水泵控制閥安裝示意圖 ：
訂貨須知：
一、①JD745X-25C多功能水泵控制閥産品名稱與型号②JD745X-25C多功能水泵控制閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定JD745X-25C多功能水泵控制閥型号，請按JD745X-25C多功能水泵控制閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
