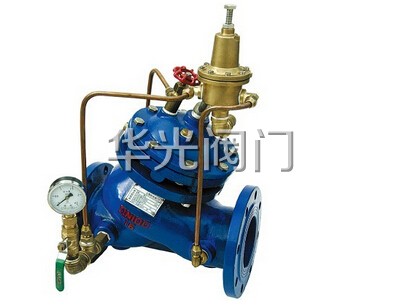

AX742X-10/16Q安全洩壓/持壓閥概述：
AX742X安全洩壓持壓閥也叫隔膜式安全洩壓持壓閥，AX742X安全洩壓持壓閥安裝在高層建築、消防給水系統以及其它給水系統的管道上 ，當給水管路中壓力超過洩壓閥設定壓力時，AX742X安全洩壓/持壓閥自動開啓快速洩壓，保護管線的安全，也可作持壓閥用，保障主閥上遊的供水壓力。AX742X安全洩壓安裝在水泵出口端 ，順序實現緩慢開啓 、全開、速閉、緩閉等功能。本産品用於高層建築給水系統和其它給水系統的水泵出口管路上，防止和減弱水泵啓閉時管線的水錘水擊，防止水倒流保護水泵 ，維護管路安全 。
AX742X-10/16Q安全洩壓/持壓閥結構圖：
AX742X-10/16Q安全洩壓/持壓閥工作原理 ：
當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高於導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室内壓力升高並關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啓 ，控制室向下遊排水。由於導閥的排水量大於針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啓。穩定狀态下，控制室進水、排水相同 ，開度不變 ，出口壓力不變 。調節導閥彈簧即可設定出口壓力。
AX742X-10/16Q安全洩壓/持壓閥工作特點：
1、壓力控制穩定可靠。導閥、主閥連續工作，下遊壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定後，當上遊壓力或流量變動時主閥自動調節，穩定瞭下遊壓力。
3、閥體採用瞭全通道、直流式 、流線型設計 。水力損失小 ，節能效果好 。
AX742X-10/16Q安全洩壓/持壓閥結構特點：
本産品由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體採用全通道、直流式、流線型設計，並採用膜片式或活塞式兩類結構。本産品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，並通過接管系統和控制室的反饋作用來穩定出口壓力。本産品利用針型調節閥 、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。
AX742X-10/16Q安全洩壓/持壓閥功能與用途 ：
本閥門一般安裝在供水管網系統的上遊，實現對其下遊管網或裝置的減壓穩壓功能。本系列閥門産品廣泛用於高層建築、生活區域或其它供水管網系統的水壓控制。
AX742X-10/16Q安全洩壓/持壓閥适用範圍：
城建、化工、冶金 、石油 、制藥、食品、飲料、環保
AX742X-10/16Q安全洩壓/持壓閥主要技術參數：
| 公稱壓(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
調壓範圍(MPa) |
适用介質 |
介質溫度(℃) |
| 1.0 |
1.5 |
1.1 |
0-1.0 |
水 |
0-80 |
| 1.6 |
2.4 |
1.76 |
0-1.6 |
| 2.5 |
3.75 |
2.75 |
0-2.5 |
AX742X-10/16Q安全洩壓/持壓閥主要零件材料：
| 零件名稱 |
零件材料 |
| 閥體 閥蓋 |
QT450 |
| 閥座 閥盤 |
銅合金/2Cr13 |
| 密封圈 O型圈 |
丁腈橡膠 |
| 閥杆 |
2Cr13 |
| 彈簧 |
50CrVA |
| 缸套 活塞(活塞型) |
2Cr13 |
| 膜片(膜片型) |
夾織物丁腈橡膠 |
| 調節閥 球閥 |
銅合金 |
| 過濾器 |
不鏽鋼 |
AX742X-10/16Q安全洩壓/持壓閥連接尺寸 ：
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
205 |
216 |
250 |
320 |
365 |
415 |
500 |
605 |
698 |
787 |
914 |
978 |
978 |
1200 |
| H |
300 |
337 |
467 |
520 |
580 |
640 |
778 |
889 |
1010 |
1037 |
1264 |
1294 |
1324 |
1600 |
AX742X-10/16Q安全洩壓/持壓閥安裝示意圖：
訂貨須知：
一、①AX742X-10/16Q安全洩壓/持壓閥産品名稱與型号②AX742X-10/16Q安全洩壓/持壓閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定AX742X-10/16Q安全洩壓/持壓閥型号，請按AX742X-10/16Q安全洩壓/持壓閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
