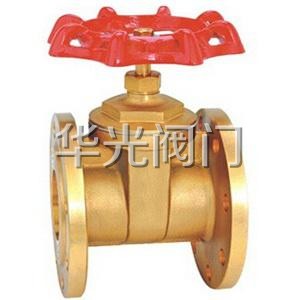

Z45W-16T法蘭銅閘閥結構圖：


Z45W-16T法蘭銅閘閥技術規範：
1、 公稱壓力：1.6MPa
2、 工作介質：水
、非腐蝕性液體
3、 工作溫度：-20℃≤t≤150℃

Z45W-16T法蘭銅閘閥主要技術參數和性能指标:

公稱壓力:1.6MPa
工作介質:水,油,氣
工作溫度:-10℃≤t≤150℃







Z45W-16T法蘭銅閘閥主要外形尺寸：

規格	DN15	DN20	DN25	DN32	DN40	DN50	DN65	DN80	DN100
A	81	90	100	110	120	120	140	160	180
B	95	105	115	140	150	160	180	195	215
C	81	89	98	124	132	135	166	197	236
D	60	60	60	80	80	108	126	179	200











訂貨須知：
一、①Z45X-16T法蘭銅閘閥産品名稱與型号②Z45X-16T法蘭銅閘閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Z45X-16T法蘭銅閘閥型号，請按Z45X-16T法蘭銅閘閥型号直接向我們華光閥門銷售部訂購。
三
、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
