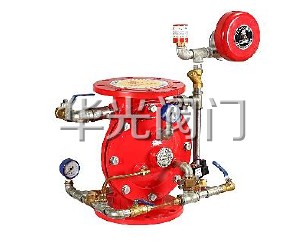

ZSFM雨淋報警閥概述 ：
ZSFM系列隔膜雨淋閥由主閥 ，水力警鈴 ，壓力開關，手動球閥，電磁閥 ，三通球閥，針閥及控制管路等組成。配以開式噴頭、水幕噴頭、閉式噴頭及火災報警控制系統即可組成相應的水噴滅火系統。具有結構簡單 、操作容易、安全可靠 、安裝維護方便等特點 。失火時，雨淋閥開啓，系統開式噴頭一齊自動噴水滅火處火源，而且可以同時自動向整個被保護的面積上噴水，從而防止火災的蔓延和擴大。适用於易結冰或需重點保護的火災危險性大的建築物和場地。
ZSFM雨淋報警閥結構及用途 ：
ZSFM系列隔膜雨淋閥主閥採用隔膜将主閥分爲上下兩腔 ，上腔爲控制腔。利用上下腔面積差産生水壓力實現主閥密封。未失火時，三球閥手柄向下，針閥、檢修球閥、末端球閥爲開啓狀态 ，電磁閥、手動球閥、排放球閥爲開閉狀态，壓力表1灰進口壓力，壓力表2爲0。此時主閥爲關閉狀态 。失火時，有三種控制方式控制主閥開啓滅火。主閥開啓後，壓力進入壓力開關和水力警鈴，水力警鈴發出警聲；壓力開關控制中心發出信号或開啓消防泵。隔膜雨淋閥具有防複位結構，主閥開啓10％後防複位裝置自動啓動，防止由於誤操作而使主閥回位。滅火後，切斷傳動管網，關閉電磁閥、手動球閥和末端球閥即可關閉主閥 。
ZSFM雨淋報警閥特點：
結構合理、美觀 ：雨淋閥控制管線選用優質銅管，合理配置控制元件，使控制閥門簡單，明瞭 。
控制、操作方便、可靠：三種控制方式確保主閥開啓，且三種控制方式中任一種控制方式均能開啓主閥。
内置防複位裝置：防複位裝置内置簡化瞭控制配管。防複位裝置的啓動由主閥自動控制，複位操作簡單。
雨淋滅(miè)火系統(tǒng)組成及工作原理：
雨淋滅火系統由電控雨淋閥、開式或閉式噴頭（另外購買）、水流指示器（另外購買）、水力警鈴、壓力開關（另外購買）、電控制櫃（另外購買）等組成電控制雨淋系統。在工作伺應狀态時，雨淋閥将消防水封閉於管網供水側，系統側管網中沒有水。
當保護區内探測器将測得的火災信号傳送至控制中心，再由控制中心将信号處理後，向雨淋閥上的電磁閥發出啓動信号 ，電磁閥打開 ，隔膜室洩壓，雨淋閥啓動，水從供水側進入系統管網,通過噴頭噴向保護區，實施滅火 。
雨淋閥隔膜腔内水壓的高低控制著雨淋閥的啓閉，當通過打開電磁閥或由工作人員打開緊急手動快開閥使隔膜腔内水壓下降到一定值時，隔膜被供水壓力頂開，水流進入系統側管網滅火。
雨淋閥也可配濕式或幹式控制管網，組成濕式或幹式控制系統，當控制管網的噴頭爆裂使隔膜腔的水壓下降，閥打開。
本閥設有防複位裝置，壓力腔内的水壓一經洩壓後，無論電磁閥或手動快開閥是否重新被關閉，壓力腔均不能重新升壓，閥仍保持開啓狀态，可保證滅火過程中不會因斷電而使雨淋閥重新關閉。
ZSFM雨淋報警閥主要零件及材質：
| 編号 |
零件名稱 |
材質 |
編号 |
零件名稱 |
材質 |
編号 |
零件名稱 |
材質 |
| 1 |
閥蓋 |
鑄鐵：球墨鑄鐵 |
5 |
膜片壓闆 |
青銅 |
9 |
0型圈 |
橡膠 (BUNA-N) |
| 2 |
0型圈 |
橡膠(BUNA-N) |
6 |
膜片 |
尼龍強化橡膠 |
10 |
0型圈壓闆 |
青銅 |
| 3 |
軸套 |
青銅 |
7 |
閥體 |
鑄鐵：球墨鑄鐵 |
11 |
閥座 |
青銅 |
| 4 |
彈簧 |
0Cr18N19 |
8 |
閥盤 |
青銅 |
12 |
軸 |
0Cr18N19 |
ZSFM雨淋報警閥主要外形及連接尺寸：
| 型号 |
公稱通徑DN |
1 |
D |
D1 |
Z-φd |
H1 |
H |
| PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
PN10 |
PN16 |
PN25 |
| ZSFM80 |
80 |
241 |
160 |
160 |
145 |
145 |
4-18 |
8-18 |
200 |
200 |
| ZSFM100 |
100 |
292 |
220 |
235 |
180 |
190 |
8-18 |
8-23 |
230 |
375 |
| ZSFM150 |
150 |
356 |
285 |
300 |
240 |
250 |
8-22 |
8-28 |
340 |
500 |
| ZSFM200 |
200 |
495 |
340 |
360 |
295 |
310 |
8-22 |
12-28 |
410 |
635 |
| ZSFM250 |
250 |
622 |
395 |
405 |
425 |
350 |
355 |
370 |
12-23 |
12-28 |
12-31 |
500 |
780 |
| ZSFM300 |
300 |
698 |
445 |
460 |
485 |
400 |
410 |
430 |
12-23 |
12-28 |
16-31 |
600 |
915 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

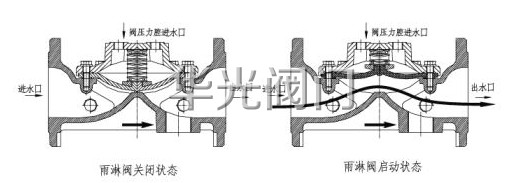

ZSFM雨淋報警閥閥體結構啓閉狀态示意圖：

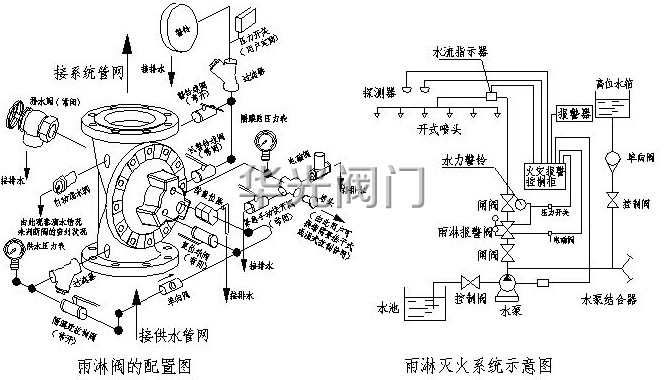

ZSFM雨淋報警閥的雨淋閥配置及系統示意圖：
ZSFM雨淋報警閥安裝要求：
1) 系統應安裝於有採暖且照明良好的室内，並在周圍留出約0.5m的空間以便於安裝和維修。
2) 安裝之前徹底沖洗掉供水管路中的異物。
3) 可以垂直、水平安裝雨淋閥,但注意電磁閥的安裝始終應保持電磁鐵芯豎直狀态。
4) 爲瞭維修、調試方便，應在雨淋閥的前後分别安裝閥前供水控制閥和閥後控制閥。
出廠檢驗：100% 2.4MPa水壓（閥瓣打開和關閉兩種狀态）
工作壓力：0.14～1.2MPa 電磁閥啓動電源:DC24V
訂貨須知：
一、①ZSFM雨淋報警閥産品名稱與型号②ZSFM雨淋報警閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定ZSFM雨淋報警閥型号，請按ZSFM雨淋報警閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
