D81X-16Q溝槽手柄蝶閥概述 ：
D81X溝槽手柄蝶閥也稱手柄溝槽蝶閥和手柄卡箍蝶閥,具有安裝迅速+簡易可靠+密封好+操作靈活+維修方便等到優點。手柄溝槽蝶閥既有良好密封性,又具備與管件連接所需求的快捷性,是本公司多次實踐設計.溝槽手柄蝶閥的手柄與安裝在閥體上的流量盤相互配合,來控制流體的流量.閥體有兩種材質:碳鋼和鑄鐵.
D81X-16Q溝槽手柄蝶閥工作原理 ：
D81X蝶閥採用技術，蝶闆和信号輸出元件實現同步運動，消除系統累計誤差影響，準確顯示閥門啓閉狀态 。閥門處於全開流量的100%～80%範圍内始終輸出接通（開啓）信号，綠色信号燈亮，小於全開流量80%時輸出關斷（關閉）信号，綠色信号燈滅，紅色信号燈亮。
D81X手柄溝槽蝶閥是多次改進設計，整體設計新穎獨特，比例協調，實用性強，閥門兩端用卡箍連接於流體管道中，與以往的法蘭連接或對夾連接相比，大大節省瞭制造材料，遵循我國節能減排戰略方針政策。
D81X-16Q溝槽手柄蝶閥特點：
手柄溝槽蝶閥具有安裝快速、簡易、安全、可靠 、不受安裝場地限制、便於管道與閥門的維修保養，有隔振隔音與一定的角度範圍内有克服管道連接不同軸而産生仿差，解決溫差所産生熱脹冷縮。
1、溝槽式碟閥結構緊湊、體積小、重量輕、操作靈活、維修方便；
2、密封性能可靠、不受介質注射限制（雙向密封）；
3、過流面積大、流阻系數小、流通能力大；
4、碟闆採用整體包膠抗老化抗輻射、經久耐用。
5、以碳鋼爲主要材質，閥體採用厚壁無縫管焊接而成，閥闆爲球墨鑄鐵，質量可靠，外觀美觀。

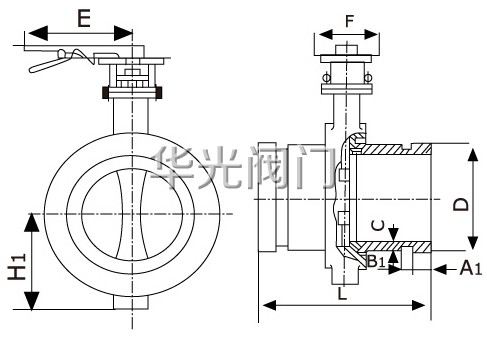

D81X-16Q溝槽手柄蝶閥結構圖：
D81X-16Q溝槽手柄蝶閥用途：
D81X手柄溝槽蝶閥廣泛應用於給排水、消防、石油、化工、醫藥、鋼鐵等管路上作爲截斷或調節之用,手柄溝槽蝶閥的産品*大亮點是産品造價低,經濟實用.
D81X-16Q溝槽手柄蝶閥主要零部件材料：
| 序号 |
名稱 |
國标标準 |
| 1 |
閥體 |
球鐵 |
QT450-10 |
| 2 |
閥闆 |
球鐵 |
QT450-10 |
| 3 |
橡膠 |
EPDM |
|
| 4 |
上軸 |
不鏽鋼 |
1Cr13 |
| 5 |
下軸 |
不鏽鋼 |
1Cr13 |
| 6 |
O形圈 |
丁腈 |
|
| 7 |
定位齒盤 |
碳鋼 |
45# |
| 8 |
手柄 |
瑪鋼 |
|
| 9 |
絲堵 |
碳鋼 |
45# |
D81X-16Q溝槽手柄蝶閥外形連接尺寸：
| 規格 |
尺寸 （mm） |
| mm |
inch |
A |
B |
C |
D |
E |
F |
| 50 |
2 |
81 |
60 |
8 |
16 |
85 |
57 |
| 65 |
2.5 |
97 |
73 |
8 |
16 |
106 |
65 |
| 80 |
3 |
97 |
89 |
8 |
16 |
113 |
75 |
| 100 |
4 |
116 |
114 |
10 |
16 |
135 |
90 |
| 125 |
5 |
148 |
141 |
10 |
16 |
148 |
110 |
| 150 |
6 |
148 |
168 |
10 |
16 |
181 |
124 |
| 200 |
8 |
134 |
219 |
11 |
19 |
204 |
155 |
| 250 |
10 |
159 |
273 |
13 |
19 |
230 |
190 |
| 300 |
12 |
166 |
324 |
13 |
19 |
270 |
230 |
訂貨須知：
一、①D81X-16Q溝槽手柄蝶閥産品名稱與型号②D81X-16Q溝槽手柄蝶閥口徑③是否帶附件以便我們的爲您正確選型 。
二、若已經由設計單位選定D81X-16Q溝槽手柄蝶閥型号，請按D81X-16Q溝槽手柄蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
