D381X-16Q溝槽渦輪蝶閥概述：
D381X渦輪溝槽蝶閥也叫溝槽式(卡箍)連接閥門，主要由閥體、蝶闆、開啓裝置三大部分組合而成，結構簡單。溝槽渦輪蝶閥是新型連接閥門。它具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便於管道與閥門的維修保養，有隔振隔音與一定的角度範圍内有克服管道連接不同軸而産生仿差，解決溫差所産生熱脹冷縮等優點。

D381X-16Q溝槽渦輪蝶閥工作原理：
消防渦輪溝槽蝶閥工作原理是採用蝸輪、蝸杆的傳動方式，随著凸輪轉動到指定的位置上，在将信号裝置上的觸頭放開或是壓下，在相應位置上輸出“通”或“斷”的電信号，從而就能顯示出該閥的啓閉狀态。消防渦輪溝槽蝶閥是不需要進行焊接的，因此它的安裝速度非常快且便捷。

D381X-16Q溝槽渦輪蝶閥特點：
它具有雙重密封效果，不受介質流動的影響，該閥的啓閉件爲蝶闆，蝶闆採用瞭整體包膠的工藝手法，抗老化，經久耐用
。具有安裝方便
、結構簡單、操作安全、密封可靠等特點，它的體積小巧，不受安裝空間的局限，便於閥門設備的維修與保養。

D381X-16Q溝槽渦輪蝶閥結構圖：


D381X-16Q溝槽渦輪蝶閥用途：
消防渦輪溝槽蝶閥的設計新穎獨特，使用性強，不但在消防系統中得到廣泛使用，還能夠用於供水、供暖、排污等管道。消防渦輪溝槽蝶閥适用於食品、水電、給排水
、石油、化工、治煉、船舶
、造紙、醫藥
、能源等系統管路，或是用於腐蝕性、非腐蝕性的液體、氣體、粉末等管線上做調節與截斷使用。

D381X-16Q溝槽渦輪蝶閥主要零件材料：

産品類型	材質
	閥體	閥闆	閥軸	密封面
球墨鑄鐵	QT450	球鐵、碳鋼、噴塗或不鏽鋼	鉻不鏽鋼	橡膠NBR、丁晴橡膠NBR、乙丙EPOM、氟橡膠PTFE、聚四氟塑料F46

D381X-16Q溝槽渦輪蝶閥主要技術參數：

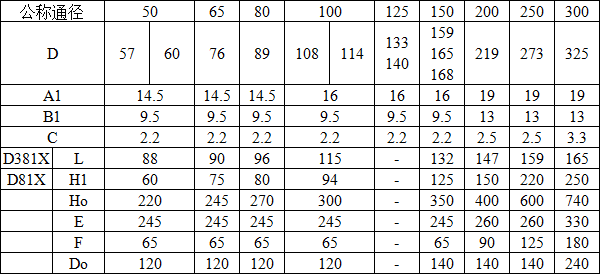

D381X-16Q溝槽渦輪蝶閥主要外形尺寸：

公稱通徑		50		65	80	100		125	150	200	250	300
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325
A1		14.5		14.5	14.5	16		16	16	19	19	19
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3
D381X D81X	L	88		90	96	115		-	132	147	159	165
	H1	60		75	80	94		-	125	150	220	250
	Ho	220		245	270	300		-	350	400	600	740
	E	245		245	245	245		-	245	260	260	330
	F	65		65	65	65		-	65	90	125	180
	Do	120		120	120	120		-	140	140	140	240

D381X-16Q溝槽渦輪蝶閥安裝注意事項：
1、傳動結構、手輪以及手柄是不能作吊起來使用，在搬運時，請勿碰撞;
2、消防渦輪溝槽蝶閥通常是垂直安裝，就是将閥杆處於垂直位置，而手輪位於頂部;
3、帶有旁通閥的消防渦輪溝槽蝶閥在開啓使用前應該先将旁通閥打開;
4、若消防渦輪溝槽蝶閥經常使用的話，至少每個月要進行清洗潤滑一次;
5、在安裝帶有傳動結構的消防渦輪溝槽蝶閥必須按照使用說明書上的規定進行安置;
6、安裝消防渦輪溝槽蝶閥時，手柄是不允許朝下的;
7、連接配件時要緊密牢固，安裝的位置與高度也要符合設計的标準要求;
8、消防渦輪溝槽蝶閥在安裝前需要**行檢測，看是否符合現行國家标準《通用閥門标志》GB12220的規定
。


訂貨須知：
一、①D381X-16Q溝槽渦輪蝶閥産品名稱與型号②D381X-16Q溝槽渦輪蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定D381X-16Q溝槽渦輪蝶閥型号，請按D381X-16Q溝槽渦輪蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
