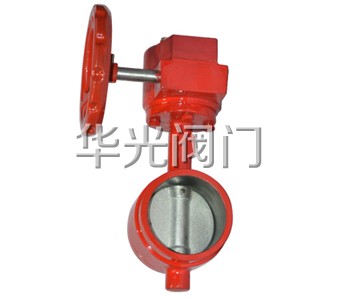

XD381X-16Q溝槽信号渦輪蝶閥概述：
XD381X渦輪溝槽信号蝶閥採用蝸輪、蝸杆傳動，随之凸輪轉動按預定位置将信号裝置上觸頭壓下或放開，相應輸出“通"“斷"電信号，顯示蝶閥的啓閉狀态。渦輪溝槽信号蝶閥具有安裝迅速、簡易可靠 、重量輕、操作靈活、維修方便等到優點。
XD381X-16Q溝槽信号渦輪蝶閥特點：
XD381X溝槽信号蝶閥（渦輪）具有安裝快速、簡易、安全、可靠 、不受安裝場地限制、便於管道與閥門的維修保養，有隔振隔音與一定的角度範圍内有克服管道連接不同軸而産生仿差，解決溫差所産生熱脹冷縮等特點。
1、小型輕便，容易拆裝及維修，並可有任意位置安裝。
2、結構簡單 ，緊湊，90°回轉啓閉迅速 。
3、操作扭矩小，省力輕巧。
4、流量特性趨於直線，調節性能好。
5、啓閉試驗次數多達數萬次，壽命長。
6、達到完全密封，氣體試驗洩漏爲零。
XD381X-16Q溝槽信号渦輪蝶閥結構圖：
XD381X-16Q溝槽信号渦輪蝶閥用途：
XD381X溝槽信号蝶閥（渦輪）溝槽式（卡箍）連接閥門是引進美國與德國同類**産品而設計制造的一系列新型連接閥門廣泛應用於輸送流體管道的給排水，消防 、空調 、燃氣 、石油、化工、水處理、市政、造船等管道工程作爲控制流體作用。
XD381X-16Q溝槽信号渦輪蝶閥主要零件材料 ：
| 序号 |
名稱 |
國标标準 |
| 1 |
閥體 |
球鐵 |
QT450-10 |
| 2 |
閥闆 |
球鐵 |
QT450-10 |
| 3 |
橡膠 |
EPDM |
|
| 4 |
上軸 |
不鏽鋼 |
1Cr13 |
| 5 |
下軸 |
不鏽鋼 |
1Cr13 |
| 6 |
O形圈 |
丁腈 |
|
| 7 |
定位齒盤 |
碳鋼 |
45# |
| 8 |
手柄 |
瑪鋼 |
|
| 9 |
絲堵 |
碳鋼 |
45# |
XD381X-16Q溝槽信号渦輪蝶閥性能參數 ：
公稱壓力 ：1.O 1.6 2.5
試驗壓力殼體強度：1.5 2.4 3.75
密封性能 ：1.1 1.76 2.75
适用介質産品類型 ：鑄鐵、球墨鑄鐵 、銅 、碳鋼、不鏽鋼
适用介質：水 、水蒸汽 、油品、空氣水、水蒸汽水、水蒸汽、油品、空氣

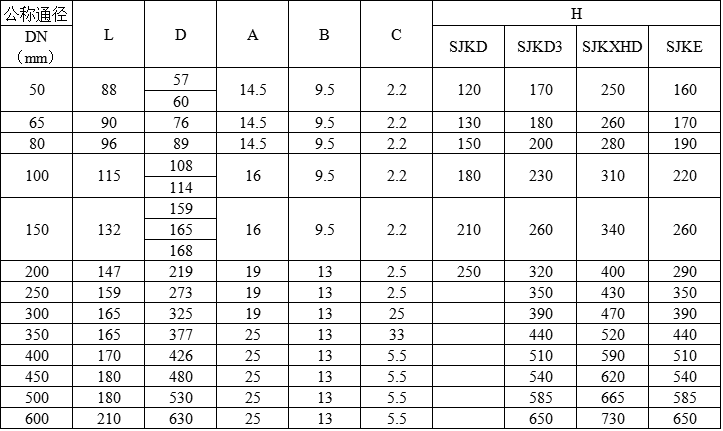

XD381X-16Q溝槽信号渦輪蝶閥外形和連接尺寸：
XD381X-16Q溝槽信号渦輪蝶閥使用注意事項：
1、溝槽信号蝶閥可以安裝在空間任意位置管路上。
2、本蝶閥的安裝位置應保證使用、維修和更換的方便 。
3、信号溝槽蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動 。
4、蝶閥安裝前應存放在室内幹燥處，閥闆微開4°～5°。
訂貨須知：
一、①溝槽信号渦輪蝶閥産品名稱與型号②溝槽信号渦輪蝶閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定溝槽信号渦輪蝶閥型号，請按溝槽信号渦輪蝶閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
