ZSXF-Z/XZ45X-16Q消防信号彈性閘閥概述：
信号彈性座封閘閥用於自來水、污水、建築、石油、化工、食品、醫藥、輕紡 、電力、船舶 、冶金、能源系統等體管線上作爲調節和截流裝置使用。
ZSXF-Z/XZ45X-16Q消防信号彈性閘閥特點：
●消防專用設計
本公司在彈性座封閥門的基礎上，專門爲消防系統研制生産 。閥門強度 、密封性能、操作性能、流量能力等各項指标，均通過瞭極其嚴格的FM認證檢驗。
●結構堅固耐撞
本體採用高強度的球墨鑄鐵整體鑄造 ，可耐高壓（4倍公稱壓力），抵抗惡劣環境下重物的沖擊碰撞。滿足消防系統對閥門強度的超壓安全要求 。
●零洩露低力矩
橡膠彈性閥芯與平底閥座的完美密合 ，確保閥門關閉式洩露，開啓時隻需較低力矩。保證消防系統再緊急情況下，一個人即可輕易操作閥門。
●全流量“零”損失
閥芯可全部隐藏於腔體内，閥體底部直通無凹槽，等同一全流域直通管道，不易堆積雜物。閥門水頭損失接近於零，滿足消防緊急情況下*大的流量的要求。
●防腐蝕長壽命
閥門内外表面採用環氧樹脂烤漆塗層，滿足室内、室外 、地下等惡劣環境下消防管路的長壽命要求。整體包膠閥芯 、不鏽鋼閥杆 、青銅軸承，保證管路長期不用的情況下，閥門不會由於鏽死而影響緊急消防 。
●現場遠程監控
根據閥杆或行程指針的位置，可現場監控閥門的開啓狀況 。當閥門被誤關閉時也可傳遞——電信号至控制中心，實時監控供水管路上閥門的開啓狀況，時刻保證消防系統的供水安全。
●在線更換維護
三“O”軸封設計 、自密封閥蓋，密封緊密，極大減少瞭閥門外洩的可能。在管路不停水、不減壓的情況下，可更換軸封密封圈，滿足消防系統持續供水的要求 。

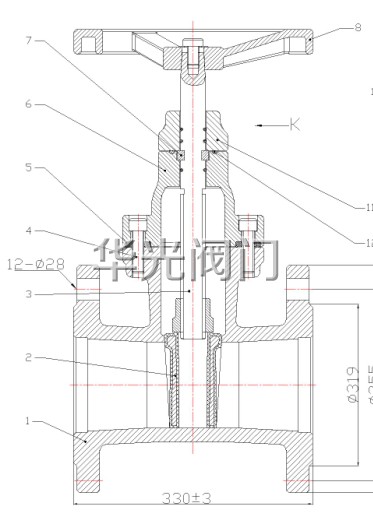

ZSXF-Z/XZ45X-16Q消防信号彈性閘閥結構圖：
ZSXF-Z/XZ45X-16Q消防信号彈性閘閥零件材料：
| NO |
零件名稱 |
材質 |
| 1 |
閥體 |
球墨鑄鐵 |
| 2 |
閘闆 |
球墨鑄鐵、外覆三元乙丙或丁腈橡膠 |
| 3 |
内六角螺栓 |
碳化處理 |
| 4 |
密封圈 |
丁腈橡膠、三元乙丙 |
| 5 |
閥蓋 |
球墨鑄鐵 |
| 6 |
閥杆 |
2Cr13、不鏽鋼 |
| 7 |
“O”形密封圈 |
丁睛橡膠、三元乙丙 |
| 8 |
止推軸承 |
錫青鋼 |
| 9 |
螺栓 |
不鏽鋼 |
| 10 |
壓蓋 |
球墨鑄鐵 |
| 11 |
防塵罩 |
丁腈橡膠 |
| 12 |
手輪（傳動帽） |
球墨鑄鐵 |
ZSXF-Z/XZ45X-16Q消防信号彈性閘閥性能參數 ：
公稱壓力 ：1.0～1.6MPa
公稱通經 ：50～600mm
工作溫度：0～80℃
适用介質 ：水、油、氣等
法蘭标準：GB/T 17241.6 GB9113
試驗标準：GB13927 AP1598
ZSXF-Z/XZ45X-16Q消防信号彈性閘閥外形和連接尺寸 ：
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
| H |
370 |
408 |
452 |
510 |
566 |
630 |
765 |
927 |
1048 |
1110 |
1320 |
訂貨須知：
一、①消防信号彈性閘閥産品名稱與型号②消防信号彈性閘閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定消防信号彈性閘閥型号，請按消防信号彈性閘閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
