XZ85X-16Q溝槽信号彈性暗杆閘閥概述
：
溝槽信号彈性座封閘閥常應用於自動噴水消防管理系統，來監控供水管路，可以再遠處指示閥門開度。可以任何位置安裝，維修方便，其密封件可以更換，密封性能可靠達到雙向密封零洩漏。信号軟密封閘閥密封材料耐老化、耐弱腐蝕，使用壽命長。

XZ85X-16Q溝槽信号彈性暗杆閘閥特點：
溝槽閘閥它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕，本體採用高級球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。

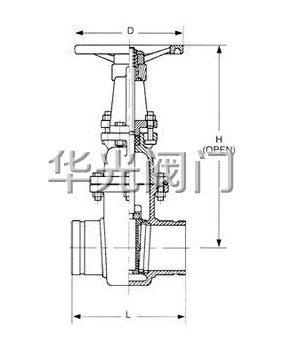

XZ85X-16Q溝槽信号彈性暗杆閘閥結構圖：


XZ85X-16Q溝槽信号彈性暗杆閘閥适用範圍：
廣泛用於自來水、污水、建築、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作爲調節和截流裝置使用。

XZ85X-16Q溝槽信号彈性暗杆閘閥主要零件材料：

名稱	材料
閥體	球墨鑄鐵
閥瓣	球鐵，外覆丁腈橡膠
螺栓	鍍鋅
密封圈	NBR
閥蓋	球墨鑄鐵
閥杆	不鏽鋼
0型密封圈	NBR
軸蓋	球墨鑄鐵
防塵罩	NBR
手輪	球墨鑄鐵
緊固螺母	鍍鋅

XZ85X-16Q溝槽信号彈性暗杆閘閥性能參數：

技術參數
壓力等級	1.0MPa 1.6MPa
密封試驗	1.5MPa 2.4MPa
工作溫度	0-80℃
适用介質	水、氣等

XZ85X-16Q溝槽信号彈性暗杆閘閥外形和連接尺寸：

公稱通徑		50		65	80	100		125	150	200	250	300	350	400
D		57	60	76	89	108	114	133 140	159 165	219	273	325	377	426
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25
BA		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5
Z81X Z85X	L	145		180	180	180		200	240	275	325	355
	H	325		455	455	455			500	620	750	880
	D0	180		200	200	200			240	320	320	400



訂貨須知：
一、①XZ85X溝槽信号彈性暗杆閘閥産品名稱與型号②XZ85X溝槽信号彈性暗杆閘閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定XZ85X溝槽信号彈性暗杆閘閥型号，請按XZ85X溝槽信号彈性暗杆閘閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
