H84X-16Q溝槽卧式止回閥概述：
H84X溝槽止回閥主要用於給排水系統、石油，化工等工業領域的管道泵出口處，防止介質逆流。本閥閥瓣採用丁腈橡膠與鋼闆經高溫壓制而成，耐沖刷，密封性能好，産品結構簡單，傾斜閥瓣和平面閥座的設計大限度的提高通過能力，相對适用於含污染物的流體。

H84X-16Q溝槽卧式止回閥特點：
H84X溝槽止回閥是新型連接閥門。具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便於管道與閥門的維修保養，有隔振隔音與一定的角度範圍内有克服管道連接不同軸而産生仿差，解決溫差所産生熱脹冷縮等優點。

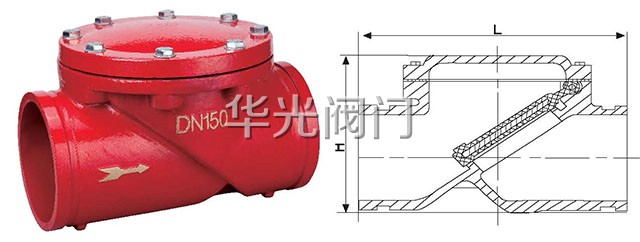

H84X-16Q溝槽卧式止回閥結構圖：


H84X-16Q溝槽卧式止回閥用途：
溝槽止回閥廣泛應用於輸送流體管道的給排水，消防、空調、燃氣、石油、化工
、水處理、市政、造船等管道工程作爲控制流體作用。

H84X-16Q溝槽卧式止回閥主要零件材料：

産品類型	材質
	閥體	閥闆	閥軸	密封面
鑄鐵	HT200	球鐵、碳鋼、噴塗或不鏽鋼	鉻不鏽鋼	不鏽鋼或銅	橡膠NBR、丁晴橡膠NBR、乙丙EPOM
球墨鑄鐵	QT450	球鐵、碳鋼、噴塗或不鏽鋼	鉻不鏽鋼	不鏽鋼或銅
銅	銅	銅或不鏽鋼	鉻不鏽鋼	鋼
碳鋼	WCB	球鐵、碳鋼、噴塗或不鏽鋼	鉻不鏽鋼	不鏽鋼或銅
不鏽鋼	1Crl8Ni9T1(304)	不鏽鋼	不鏽鋼	不鏽鋼

H84X-16Q溝槽卧式止回閥性能參數：

公稱壓力

1.O

1.6

2.5

試驗壓力

殼體強度

1.5

2.4

3.75

密封性能

1.1

1.76

2.75

适用介質

産品類型

球墨鑄鐵

銅

碳鋼

不鏽鋼

适用介質

水、水蒸汽、油品、空氣

水、水蒸汽

水、水蒸汽、油品、空氣

硝酸類

工作溫度

密封面材質

橡膠

乙腈橡膠

乙丙橡膠

氟橡膠

聚四氟塑料

銅

不鏽鋼

工作溫度

≤60

≤80

≤250

≤250

≤200

≤200

≤200

H84X-16Q溝槽卧式止回閥外形和連接尺寸：

公稱通徑		50		65	80	100		125	150	200	250	300	350	400	450	500	600
D		57	60	76	89	108	114	133 140	159 165 168	219	273	325	377	426	480	530	630
A1		14.5		14.5	14.5	16		16	16	19	19	19	25	25	25	25	25
B1		9.5		9.5	9.5	9.5		9.5	9.5	13	13	13	13	13	13	13	13
C		2.2		2.2	2.2	2.2		2.2	2.2	2.5	2.5	3.3	3.3	5.5	5.5	55	55
H84X	L	140		140	150	80		-	220	258	332	370	-	-	-	-	-



訂貨須知：
一、①H84X-16Q溝槽卧式止回閥産品名稱與型号②H84X-16Q溝槽卧式止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H84X-16Q溝槽卧式止回閥型号，請按H84X-16Q溝槽卧式止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
