Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥的詳細資料 ：
本企業所生産的Z45X彈性座封/軟密封暗杆閘閥，克服瞭一般閘閥密封性差，彈性疲乏，易生鏽等缺陷。彈性座封閘閥是傳統閘閥的換代産品，利用彈性閘闆産生微量變形的補償作用，達到良好的密封效果，該閥具有開關輕巧 ，密封可靠，彈性記憶佳及使用壽命長等顯著優點，可廣泛應用於自來水 、污水、建築、食品 、電力、醫藥、冶金 、輕紡、能源系統等流體管線上作爲調節和截流裝置使用 。

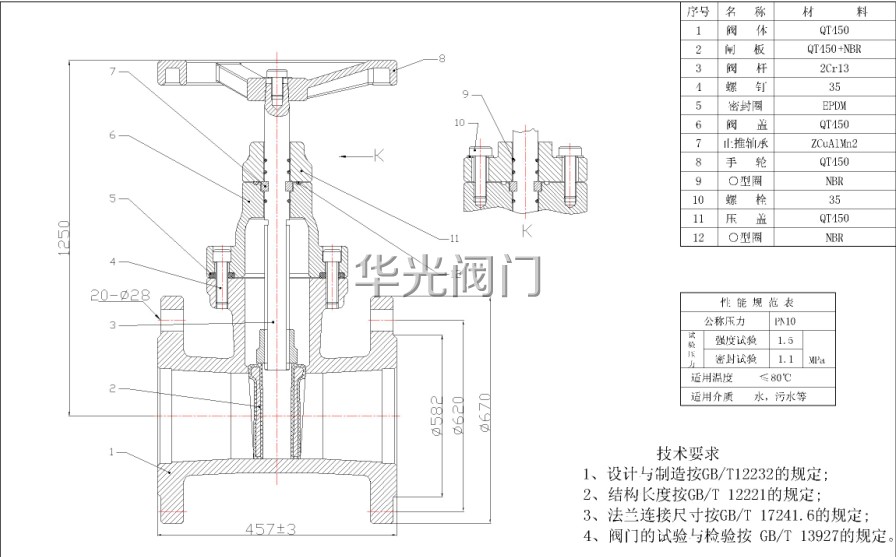

Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥結構圖：
Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥主要特點：
1、平底式閥座，不出現污物堆積，使密封更可靠
2、閥瓣整體包丁腈橡膠,閥門内件採用耐腐蝕不生鏽鋼和銅合金材料 ，可用於污水系統适應較惡劣的工作環境
3、體積小，重量輕，便於安裝和維修
4、閥杆採用三道O型環密封，大大減少瞭開關時的磨擦阻力，開關輕巧不漏水。
Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥适用範圍：
城建 、化工、冶金、石油、制藥、食品、飲料、環保
Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥主要技術參數：
公稱壓力 ：1.0～2.5Mpa
工作溫度 ：0～80℃
法蘭标準：GB/T 17241.6 GB9113
公稱通經：40～1200mm
适用介質：水、油、氣等
試驗标準：GB13927 AP1598
Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥主要零件材料：
| 序 号 |
名 稱 |
材 料 |
| 1 |
閥 體 |
球墨鑄鐵 |
| 2 |
閘 闆 |
球墨鑄鐵外覆EPDM |
| 3 |
螺 栓 |
鍍 鋅 、不鏽鋼2Cr13 |
| 4 |
密封圈 |
NBR |
| 5 |
閥 蓋 |
球墨鑄鐵 |
| 6 |
閥 杆 |
不鏽鋼2Cr13 |
| 7 |
O形密封圈 |
NBR |
| 8 |
止推墊 |
錫青銅 |
| 9 |
軸 套 |
錫青銅 |
| 10 |
螺 栓 |
鍍 鋅 |
| 11 |
軸 蓋 |
球墨鑄鐵 |
| 12 |
防塵罩 |
NBR |
| 13 |
手輪 |
球墨鑄鐵 |
| 14 |
緊固螺母 |
鍍 鋅 |
Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥主要連接外型尺寸：
| DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
| L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
| HA |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
| HC |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
訂貨須知：
一 、①Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥産品名稱與型号②Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥口徑③是否帶附件以便我們的爲您正確選型 。
二、若已經由設計單位選定Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥型号，請按Z45X-10/16/25Q彈性座封/軟密封暗杆閘閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關 。
