Z41H-150LB美标鑄鋼閘閥概述：
Z41H-150LB美标鑄鋼閘閥有三種閥蓋設計形式。*一種是螺栓式閥蓋，按這種設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(304夾柔性石墨制造)。客戶有特殊要求時也可採用金屬環連接。*二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封
。客戶有特殊要求時也可採用合焊透連接。*三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,内壓自密封環密封.法蘭端閥适應於閘閥、截止閥
、升降式止回閥和旋啓式止回閥及球閥。

Z41H-150LB美标鑄鋼閘閥産品特點：
①産品設計制造符合标準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③採用楔式彈性閘闆結構，中大口徑設置滾動軸承，啓閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可适用於各種壓力、溫度及介質工況。
⑤採用多種配管法蘭标準及法蘭密封面型式，滿足各種工程需要及用戶要求。

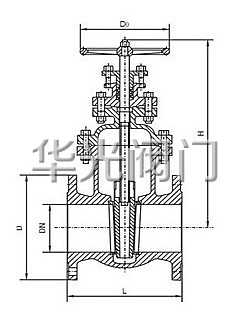

Z41H-150LB美标鑄鋼閘閥結構圖：


Z41H-150LB美标鑄鋼閘閥性能規範：

公稱壓力（Lb）	強度試驗		水密封試驗		氣密封試驗
	MPa	Lbf/in2	Mpa	Lbf/in2	MPa	Lbf/in2
150	3.1	450	2.2	315	0.5~0.7	60~100

Z41H-150LB美标鑄鋼閘閥産品零部件材質：

閥體、閥蓋、閘闆	WCB	ZG1Cr18Ni9Ti	CF8（304）	CF3（304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）
密封面	Cr13或硬質合金	本體（W）或硬質合金（Y）
閥杆及内件	2Cr13	1Cr18Ni9Ti	0Cr19Ni9（304）	00Cr19Ni11（304L）	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2（316）
填料	柔性石墨
墊片	不鏽鋼纏繞墊片
适用介質	水、蒸汽、油品等	硝酸等腐蝕性介質		強氧化性介質	醋酸等腐蝕性介質
适用溫度	-29~425 ℃	-40~500 ℃

Z41H-150LB美标鑄鋼閘閥産品外形和連接尺寸：

公斤級或公稱壓力	DN		尺寸（mm）												重量（kg）
			d	L	LJ	D	D1	D2	b	Z-φd	W	H開
	mm	in										ZA40	ZA540	ZA940	ZA40	ZA540	ZA940
Class150 PN2.0MPa	25	1	25	127	140	108	79.5	51	11.5	4-15	120	200	-	330	7	-	31
	32	1 1/4	32	140	153	117	89	64	13.0	4-15	140	235	-	375	9	-	33
	40	1 1/2	38	165	178	127	98.5	73	14.5	4-15	180	285	-	435	13	-	38
	50	2	51	178	191	152	120.5	92	16.0	4-19	180	390	-	610	19	-	45
	65	2 1/2	64	190	203	178	139.5	105	17.5	4-19	200	435	-	655	24	-	65
	80	3	76	203	216	190	152.5	127	19.5	4-19	200	515	-	680	36	-	85
	100	4	102	229	242	229	190.5	157	24.0	8-19	250	595	-	750	46	-	95
	125	5	127	254	267	254	216.0	186	24.0	8-22	250	725	-	820	65	-	115
	150	6	152	267	280	279	241.5	216	25.5	8-22	300	780	-	900	82	-	135
	200	8	203	292	305	343	298.5	270	29.0	8-22	300	975	1010	1060	126	155	182
	250	10	254	330	343	406	362.0	324	30.5	12-25	350	1150	1190	1250	178	213	230
	300	12	305	356	369	483	432.0	381	32.0	12-25	400	1380	1420	1500	258	290	320
	350	14	337	381	394	533	476.0	413	35.0	12-29	400	1540	1580	1750	385	430	470
	400	16	387	406	419	597	540.0	470	37.0	16-29	500	1740	1780	1950	485	540	610
	450	18	438	432	445	635	578	533	40	16-32	500	1950	1990	2150	580	640	710
	500	20	489	457	470	699	635.0	584	43.0	20-32	600	2180	2220	2350	680	740	820
	600	24	591	508	521	813	749.5	692	48.0	20-32	650	2560	2600	2710	940	1000	1080

訂貨須知：
一、①Z41H-150LB美标鑄鋼閘閥産品名稱與型号②Z41H-150LB美标鑄鋼閘閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定Z41H-150LB美标鑄鋼閘閥型号，請按Z41H-150LB美标鑄鋼閘閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
