Z15X-10/16Q絲口軟密封閘閥概述：
Z15X絲口軟密封閘閥是利用閘闆整體包膠産生變形補償作用達到良好的密封效果，克服瞭一般閘閥密封不良，漏水和生鏽的現象，底部採用與水管相同的平底閥座設計，不産生雜物淤積，流阻系數小，通道流暢 。閥體内外採用無毒環氧樹脂塗裝，防止腐蝕和生鏽，不但可供生活用水 ，也可用在污水處理系統。廣泛用於自來水 ，污水 ，建築 ，石油化工，食品，醫藥，輕紡，電力，船舶，冶金能源系統等流體管線上作爲調節和節流裝置使用。
Z15X-10/16Q絲口軟密封閘閥結構特點 ：
1、平底式閥座
傳統的閘閥往往在通水洗管後即因外物諸如石頭 、木塊、水泥、紙屑、雜物等淤泥積於閥底凹槽内，容易造成無法關閉緊密而形成漏水現象，軟密封閘閥底部採用與水管相同的平底設計，不易造成雜物淤積，使流體通暢無阻。
2、整體包膠
閥門採用高品質的橡膠進行整體内，外包膠，橡膠硫化技術使得硫化後的閥門能夠保證精確的幾何尺寸，且橡膠與球墨鑄鐵閥門接著牢靠，不易脫落及彈性記憶佳 。
3、耐腐蝕
閥體採用粉體環氧樹脂塗裝，可防止閥體的腐蝕及生鏽 。並可用於污水系統 。不易碎裂以往傳統鑄鐵閘閥常因外物擊中、碰撞或重疊而造成斷裂等現象。由於本體改用球墨鑄鐵，此種情形已可大幅度減少。
4、三“O”型
由於閥杆採用三“O”型環密封圈設計。可減少開關時的摩擦阻力，大幅減少漏水現象及可以不停水施工更換密封圈。
5、有助生飲
由於閥體内部以無毒性環氧樹脂塗裝，閘閥的内外表面均以橡膠完全包覆而不至於出現鏽水或腐蝕現象，可供生飲。
6、精鑄閥體
閥體採用精密鑄造，精確的幾何尺寸使得閥體北部無需任何精加工即可保證閥門的密封性。
7、重量輕
本體採用球墨鑄造制成，重量較傳統閘閥重量減輕約百分之二十到百分之三十，方便維修方便。
Z15X-10/16Q絲口軟密封閘閥技術參數：
通徑(DN)：15-100mm
壓力(PN)：1.0MPa-1.6MPa
适用介質：水、蒸汽、油品等非腐蝕性介質
适用溫度：0C ~80C
連接方式：絲口
傳動方式 ：手輪
閥體材質：球墨鑄鐵
Z15X-10/16Q絲口軟密封閘閥主要零件材料：
| 零件名稱 |
閥體、閥蓋 |
閘闆、閥座、閥杆 |
填料 |
閥杆螺母 |
手輪 |
| 材料 |
球墨鑄鐵 |
球墨鑄鐵、鉻不鏽鋼 |
石墨石棉盤根或柔性石墨 |
銅合金 |
可鍛鑄鐵或球墨鑄鐵 |
Z15X-10/16Q絲口軟密封閘閥主要外型尺寸：
| 公稱通徑DN(mm) |
L |
L1 |
H |
H1 |
D0 |
d |
D |
kg |
| 15 |
80 |
16 |
142 |
155 |
100 |
10 |
34 |
1.9 |
| 20 |
90 |
18 |
143 |
160 |
100 |
13 |
40 |
2.0 |
| 25 |
100 |
22 |
164 |
186 |
120 |
18 |
50 |
3.3 |
| 32 |
120 |
22 |
187 |
216 |
140 |
24 |
58 |
4.8 |
| 40 |
130 |
24 |
215 |
250 |
160 |
29 |
66 |
6.7 |
| 50 |
140 |
25 |
233 |
276 |
180 |
37 |
78 |
9.6 |

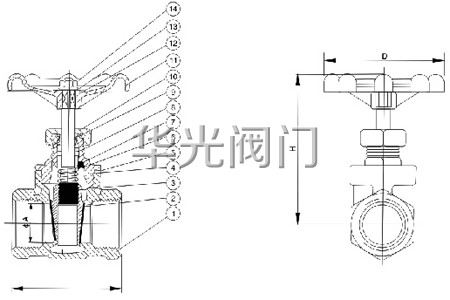

Z15X-10/16Q絲口軟密封閘閥結構圖 ：
訂貨須知：
一、①Z15X-10/16Q絲口軟密封閘閥産品名稱與型号②Z15X-10/16Q絲口軟密封閘閥口徑③是否帶附件以便我們的爲您正確選型。
二 、若已經由設計單位選定Z15X-10/16Q絲口軟密封閘閥型号，請按Z15X-10/16Q絲口軟密封閘閥型号直接向我們華光閥門銷售部訂購。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
