H41W-16/25P不鏽鋼升降式止回閥概述:
升降式止回閥是管道控制調節系統中的必不可少的控制閥門之一，是用來控制管道内流體單向流動的閥門，核心功能就是遏制管道中介質的倒行流動。升降式止回閥的結構與截止閥類似，其閥瓣（閥芯）沿通道垂直中以線作升降運動，動作可靠，但流體阻力較大，常應用於小口徑的場合。升降式止回閥可直通式和立式兩種。直通式升降止回閥一般隻能安裝在水平管路，而立式升降止回閥一般就安裝在垂直管路。

H41W-16/25P不鏽鋼升降式止回閥特點及用途：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小.
2、密封面採用不鏽鋼和硬質合金，适用壽命長。
3、採用柔性石墨填料、密封可靠、操作輕便靈活。
4、廣泛用於化工、火力、發電廠等油品、水蒸氣管道上作接通或截斷管道中介質的啓閉裝置.
5、主要材質爲：CF8、CF3、CF8M、CF3M 、2520、雙向不鏽鋼、G1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti等。

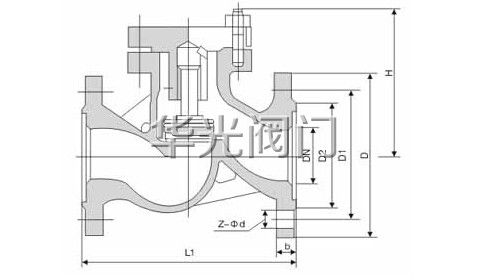

H41W-16/25P不鏽鋼升降式止回閥結構圖:


H41W-16/25P不鏽鋼升降式止回閥主要材料：

閥體材料	公稱壓力 (MPa)	工作溫度 (℃)	适用介質
不鏽鋼P	1．6-16．0	≤200	硝酸類
鉻鎳钛 耐熱鋼PI	1．6-6．4	≤550	石油、石油産品
鉻钼鋼	1．6-16．0	≤550	油

H41W-16/25P不鏽鋼升降式止回閥主要性能規範:

試驗壓力	公稱壓力（MPa ）
	1.6	2.5	4.0	6.4	10.0
殼體試驗	2.4	3.8	6.0	9.6	15.0
密封試驗	1.8	2.8	4.4	7.1	11.0
閥體材料	CF8(P)	CF8(P)	CF 8M (R)	WC6	WC9
工作溫度	≤ 100	≤ 100	≤ 100	≤ 550	≤ 550
适用介質	硝酸類	硝酸類	醋酸類	水 、蒸汽	水、蒸汽

H41W-16/25P不鏽鋼升降式止回閥執行标準:

設計與制造		GB/T12235
連接端尺寸	結構長度	GB/T12221
	法蘭尺寸	JB/T79
檢驗與試驗		JB/T9092
材料	碳鋼	GB/T12229
	不鏽鋼	GB/T12230
	合金鋼	Q/ZB66
标志		GB/T12220
供貨		JB/T7928


H41W-16/25P不鏽鋼升降式止回閥主要連接尺寸:

公稱通徑	PN1.6/2.5/4.0MPa		PN6.4MPa		PN10.0MPa
	L	H	L	H	L	H
DN32	180	100	260	160	260	165
DN40	200	110	260	165	260	170
DN50	230	115	300	170	300	175
DN65	290	140	340	185	340	190
DN80	310	170	380	205	380	235
DN100	350	200	430	230	430	265
DN125	400	230	500	265	500	310
DN150	480	255	550	310	550	350
DN200	600	285	650	350	650	400

H41W-16/25P不鏽鋼升降式止回閥注意事項:
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系産生的壓力的影響。
2、安裝時注意介質流動的方向應與閥體所票箭頭方向一緻。
3、升降式止回閥垂直瓣應安裝在垂直管道上。
4、升降式水平瓣止回閥應安裝在水平管道上。


訂貨須知：
一、①GXMH41W-16/25P不鏽鋼升降式止回閥産品名稱與型号②GXMH41W-16/25P不鏽鋼升降式止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定GXMH41W-16/25P不鏽鋼升降式止回閥型号，請按GXMH41W-16/25P不鏽鋼升降式止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
