H71X-16對夾消聲止回閥概述：
H71X系列南瓜型止回閥是利用管線内部壓力變化，内壓自行驅動型止回閥
。該産品閥瓣運動自動導向，開啓關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平 安裝均可。對夾升降止回閥可安裝在水泵出口管道上，多用於水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。

H71X-16對夾消聲止回閥用途：
對夾式消聲止回閥主要用在水泵出口；防止介質倒流。高層建築給排水、消防、空調、等泵房系統。該産品具有能消除噪聲的特大優點。結構長度短、重量輕、密封性能好。但阻力大於全流量的節能消聲止回閥。

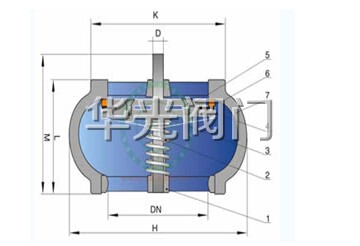

H71X-16對夾消聲止回閥結構圖：


H71X-16對夾消聲止回閥主要性能、規範：

公稱壓力	實驗壓力		工作壓力	适用溫度	适用介質
	強度	密封
1.6	2.4	1.76	1.6	80	水

H71X-16對夾消聲止回閥主要零件材料：

零件名稱	閥體、閥蓋、閥瓣	密封墊	閥軸、壓蓋	彈簧
材料	鑄鐵	丁腈橡膠	黃銅	不鏽鋼

H71X-16對夾消聲止回閥安裝說明：
１、安裝前請核對該對夾消聲止回閥的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。
２、檢查對夾消聲止回閥體标示紅色箭頭與管線水流方向是否一緻。
３、夾緊對夾消聲止回閥時，各螺栓擰緊用力均衡，使閥門受力一緻，並且夾緊力不要過大。

H71X-16對夾消聲止回閥主要尺寸及重量：

公稱通經 ＤＮ（mm）	尺寸（mm）				重量 （kg）
	Ｌ	Ｄ	Ｄ	螺栓
40	62	105	85	4-M16×150	2.3
50	67	127	105	4-M16×150	2.5
65	73	139	120	4-M16×150	4
80	80	152	135	8-M16×160	5.2
100	102	172	155	8-M16×190	7.5
125	120	225	185	8-M16×230	13.5
150	140	232	210	8-M20×240	17.5
200	165	286	265	12-M20×260	27
250	210	350	320	12-M22×310	56
300	260	430

訂貨須知：
一、①H71X-16對夾消聲止回閥産品名稱與型号②H71X-16對夾消聲止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H71X-16對夾消聲止回閥型号，請按H71X-16對夾消聲止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
