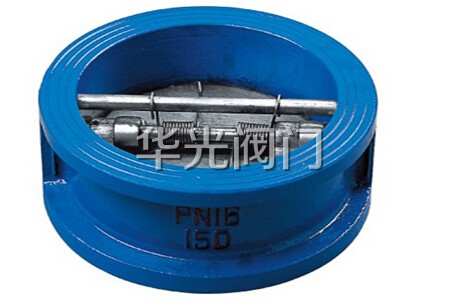

HH77X-10/16Q蝶型止回閥概述:
HH77X-10/16蝶形止回閥由閥體、閥瓣、閥杆及彈簧等零件組成，採用對夾連接。由於閥瓣的關閉行程短，並且有彈簧加載，可顯著減少水錘現象。

HH77X-10/16Q蝶型止回閥适用範圍
：
該閥主要适用於城市、工業及高層建築給水、排水管網上。由於其結構長度比一般止回閥短，對有安裝空間限制的場所*爲适用。所以适用於高層建築給水管網，有一定化學腐蝕性介質管網、安裝空間有限制的管網，還适用於污水管網。

HH77X-10/16Q蝶型止回閥結構圖   :


HH77X-10/16Q蝶型止回閥特點:
1、密封閥座採用多條窄帶設計，閥座直接硫化到閥體上，使密封可靠性大大提高，達到完全密封，實現零洩漏。
2、結構性能安全可靠，抗幹擾性強，關閉速度快，水頭損失小。
3、結構長度短，剛性好，安裝方便。
4、主要零部件材質可選範圍寬，使用介質範圍廣。

HH77X-10/16Q蝶型止回閥主要零件材料：

型号	閥體	閥瓣	閥杆	彈簧	閥座
HH77X-10	QT450	QT450、304 、鋁青銅	2Cr13	50Cr	橡膠 （BUNA-N） Rubber （BUNA-N）
HH77X-16

HH77X-10/16Q蝶型止回閥主要技術參數：

型号	公稱壓力PN(MPa)	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	*高工作壓力
HH77X-10	1.0	1.5	1.1	1.0
HH77X-16	1.6	2.4	1.76	1.6

HH77X-10/16Q蝶型止回閥主要外形尺寸：

公稱通徑 DN(mm)	L	D2	D3
			H77X	H77H、H77Y、H77W
50	43	100	43	46
80	64	105	7l	80
100	64	155	91	94
125	70	185	115	118
150	76	210	14l	145
200	89	265	191	200
250	114	320	230	250
300	114	375	290	300
350	127	435	340	340
400	140	485	376	390
450	152	545	427	427
500	152	608	479	490
600	178	718	579	588
700	229	800	675	686
800	241	905	774	784
900	241	1005	875	-
1000	300	1115	974	-
1200	360	1325	1165	-

訂貨須知：
一、①HH77X-10/16Q蝶型止回閥産品名稱與型号②HH77X-10/16Q蝶型止回閥
口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定HH77X-10/16Q蝶型止回閥型号，請按HH77X-10/16Q蝶型止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
