HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥概述：
微阻緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小
、密封可靠、啓閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。

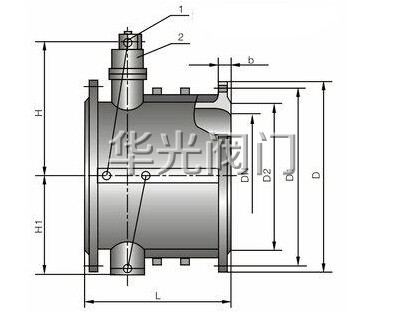

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥結構圖：


HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥主要特點：
1、體形小、重量輕、結構長度隻有旋啓式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關後緩閉，可防止破環性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、橡膠緩沖，啓閉平穩，無震動，無噪音。
5、比老式止回閥流阻小，有明顯的節能效果。

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥主要零件材質：

零件名稱	閥體	閥瓣	閥杆、油缸 、活塞	彈簧	閥座
材料	鑄鐵、鑄鋼	碳鋼	不鏽鋼	不鏽鋼	丁腈橡膠


HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥主要技術參數：

型号	公稱壓力  （MPa）	強度試驗壓力（MPa）	密封壓力（MPa）	适用溫度  （℃）	适用介質	緩閉時間
HH46X HDH48X HH49X	1.0	1.5	1.1	≤80	海水  污水  清水	≤60秒
	1.6	2.4	1.76
	2.5	3.75	2.75

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥外型連接尺寸：（法蘭連接尺寸：按JB/T79-94标準）

公稱壓力  PN(MPa)	公稱通徑  DN(mm)	尺寸（mm）			公稱壓力  PN(MPa)	公稱通徑  DN(mm)	尺寸（mm）
		L	H	H1			L	H	H1
1.0 1.6 2.5	40	140	200	88	1.0 1.6 2.5	350	290	480	297
	50	150	215	98		400	310	550	324
	65	170	225	108		450	330	585	351
	80	180	235	118		500	350	640	379
	100	190	280	130		600	390	720	434
	125	200	290	148		700	430	780	491
	150	210	310	172		800	470	840	549
	200	230	350	210		900	510	990	600
	250	250	415	240		1000	550	1050	655
	300	270	450	264		1200	630	1210	770

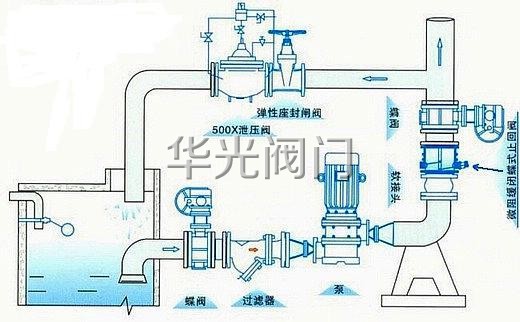

HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥安裝示意圖：



訂貨須知：
一、①HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥産品名稱與型号②HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥型号，請按HH46X/HH48X/HH49X-10/16微阻緩閉蝶型止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
