H14X-10/16鑄鐵絲口卧式止回閥概述：
H14X-10/16絲扣止回閥又稱内螺紋止回閥 ，内螺紋止回閥的功能是用來防止管路中的介質倒流 。止回閥屬於自動閥類，啓閉件靠流動介質的力量自行開啓或關閉 。止回閥隻用於介質單向流動的管路上 ，阻止介質回流，以防發生事故。

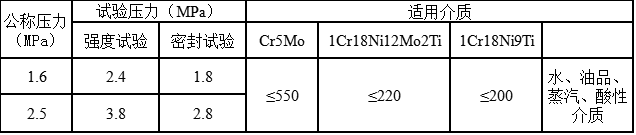

适用介質爲：水、油品、蒸汽 、酸性介質等 。

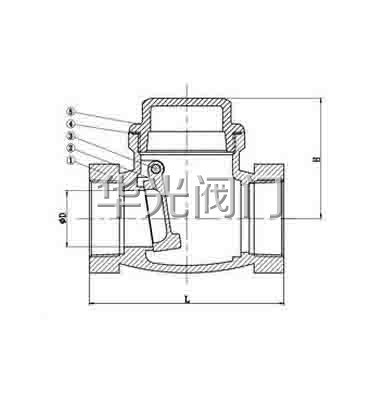

H14X-10/16鑄鐵絲口卧式止回閥結構圖 ：
H14X-10/16鑄鐵絲口卧式止回閥主要零件材料 ：
| 序号 |
零件名稱 |
材質 |
| 1 |
閥體 |
鑄鐵 |
| 2 |
閥蓋 |
鑄鐵 |
| 3 |
搖杆插銷 |
不鏽鋼 |
| 4 |
閥瓣 |
鑄鐵 |
| 5 |
螺塞 |
不鏽鋼 |
| 6 |
螺塞墊片 |
PTFE |
H14X-10/16鑄鐵絲口卧式止回閥主要技術參數：
1.公稱通經：DN15-DN100
2.公稱壓力:1.0MPa-2.5MPa
3.适用溫度範圍:-20~350℃
4.材質：鑄鐵
5.适用介質:水、油、氣。
H14X-10/16鑄鐵絲口卧式止回閥主要連接尺寸及重量：
| SIZE |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
21/2″ |
| A |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
| H |
42 |
51 |
60 |
67 |
75 |
81 |
93 |
| L |
65 |
80 |
90 |
105 |
120 |
140 |
180 |
| 公稱通徑 DN(mm) |
ZG |
H |
L |
| 15 |
1/2 |
73 |
43 |
| 20 |
3/4 |
85 |
48 |
| 25 |
1 |
95 |
55 |
| 32 |
1-1/4 |
113 |
73 |
| 40 |
1-1/2 |
138 |
86 |
| 50 |
2 |
156 |
98 |
訂貨須知：
一、①H14X-10/16鑄鐵絲口卧式止回閥産品名稱與型号②H14X-10/16鑄鐵絲口卧式止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H14X-10/16鑄鐵絲口卧式止回閥型号，請按H14X-10/16鑄鐵絲口卧式止回閥
xx型号直接向我們華光閥門銷售部訂購 。
三 、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
