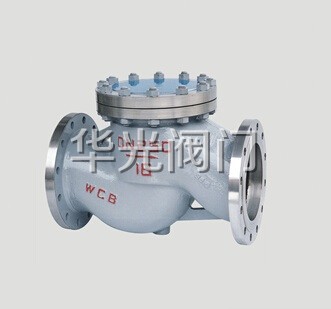

H41H-16/25C鑄鋼升降式止回閥概述：
升降式止回閥閥瓣沿著中心定位作升降運動,襯套採用耐磨性能好，摩擦系數小的特殊材料制作，動作靈活可靠.密封性能優良。産品廣泛應用於石油、化工 、制藥、電力行業等各種工況的管路上。
H41H升降式止回閥是一種閥瓣沿著閥體垂直中心線滑動的止回閥，隻能安裝在水平管道上 ，高壓小口徑的止回閥閥瓣可採用圓球形，H41H止回閥的閥體形狀與截止閥一樣(可與截止閥通用)，因此它的流體阻力系數較大，但密封性較旋啓式好 。
H41H-16/25C鑄鋼升降式止回閥工作原理 ：
當介質進入閥體 ，介質的壓力作用在閥瓣上産生向上的推力，當介質推力大於閥瓣重力時，閥門打開 。當閥後介質壓力作用在閥瓣上的力加上閥瓣自身重力大於閥前壓力作用在閥瓣上的力時，閥門關閉，阻止介質倒流 。
開閥時，水泵的介質壓力将閥瓣緩慢沖開，管線中介質連通；管線運行時 ，閥瓣浮於水中；當管線停止運行或現場事故停泵時，管道中的壓力 介質返回帶動閥瓣關閉，管線中介質被截斷。
H41H-16/25C鑄鋼升降式止回閥适用範圍：
升降式止回閥選用於公稱壓力PN1.6～6.4MPa，工作溫度-29～550℃的石油 、化工、火力電站等各種工況的管路上。适用介質爲：水、油品、蒸汽等 。
H41H-16/25C鑄鋼升降式止回閥結構特點：
1.止回閥産品設計制造按GB/T12235設計制造檢驗，密封可靠 ，性能優良。
2.閥瓣、閥座的密封面採用司太立（stellite）钴基硬質合金堆焊而成 ，耐磨、耐高溫，抗擦傷性能好 、使用壽命長。
3.可採用各種配管法蘭标準及法蘭密封面型式，滿足各種工程需要及用戶要求 。
4.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能适用於各種壓力、溫度及介質工況。
5.可按用戶要求制造不同結構形式和連接形式的止回閥,爲各種設備配套使用。

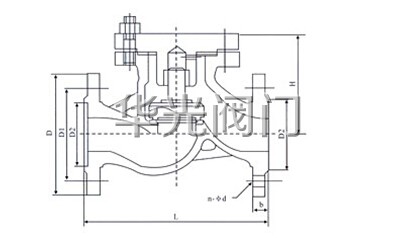

H41H-16/25C鑄鋼升降式止回閥結構圖：
H41H-16/25C鑄鋼升降式止回閥主要性能規範：
| 試驗壓力 |
公稱壓力（MPa） |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
| 殼體試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
| 密封試驗 |
1.8 |
2.8 |
4.4 |
7.1 |
11.0 |
| 閥體材料 |
WCB(C) |
CF8(P) |
CF8M(R) |
WC6 |
WC9 |
| 工作溫度 |
≤425 |
≤100 |
≤100 |
≤550 |
≤550 |
| 适用介質 |
水 、蒸汽、油品 |
硝酸類 |
醋酸類 |
水、蒸汽 |
水、蒸汽 |
H41H-16/25C鑄鋼升降式止回閥标準規範 ：
設計制造 ：GB12235
結構長度：GB12221
連接法蘭：JB/T79-1994
試驗與檢驗：JB/T9092-1999
H41H-16/25C鑄鋼升降式止回閥主要零件材料：
| 零件名稱 |
閥體、閥蓋、閥瓣 |
密封面 |
搖杆 |
銷軸 |
墊片 |
| 零件材料 |
碳鋼 |
堆焊硬質合金 |
碳鋼 |
鉻不鏽鋼 |
柔性石墨+304 |
H41H-16/25C鑄鋼升降式止回閥主要連接尺寸：
| 公稱通徑 |
PN1.6/2.5/4.0MPa |
PN6.4MPa |
PN10.0MPa |
| L |
H |
L |
H |
L |
H |
| DN32 |
180 |
100 |
260 |
160 |
260 |
165 |
| DN40 |
200 |
110 |
260 |
165 |
260 |
170 |
| DN50 |
230 |
115 |
300 |
170 |
300 |
175 |
| DN65 |
290 |
140 |
340 |
185 |
340 |
190 |
| DN80 |
310 |
170 |
380 |
205 |
380 |
235 |
| DN100 |
350 |
200 |
430 |
230 |
430 |
265 |
| DN125 |
400 |
230 |
500 |
265 |
500 |
310 |
| DN150 |
480 |
255 |
550 |
310 |
550 |
350 |
| DN200 |
600 |
285 |
650 |
350 |
650 |
400 |
訂貨須知：
一、①H41H-16/25C鑄鋼升降式止回閥産品名稱與型号②H41H-16/25C鑄鋼升降式止回閥口徑③是否帶附件以便我們的爲您正確選型 。
二、若已經由設計單位選定H41H-16/25C鑄鋼升降式止回閥型号，請按H41H-16/25C鑄鋼升降式止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
