H44H-150LB美标鑄鋼止回閥概述：
美标止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬於一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的洩放。止回閥還可用於給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。止回閥主要可分爲旋啓式止回閥（依重心旋轉）與升降式止回閥（沿軸線移動）。這種類型的閥門的作用是隻允許介質向一個方向流動，而且阻止方向流動。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時
，由流體壓力和閥瓣的自重合閥瓣作用於閥座，從而切斷流動。

H44H-150LB美标鑄鋼止回閥應用範圍：
美标止回閥門用於工業管道上作阻止介質逆流的裝置。

H44H-150LB美标鑄鋼止回閥結構特點：
美标止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥内通道成流線形，流動阻力比升蝶式止回閥小
，适用於低流速和流動不常變化的大口徑場合，但不宜用於脈動流，其密封性能不及升降式。

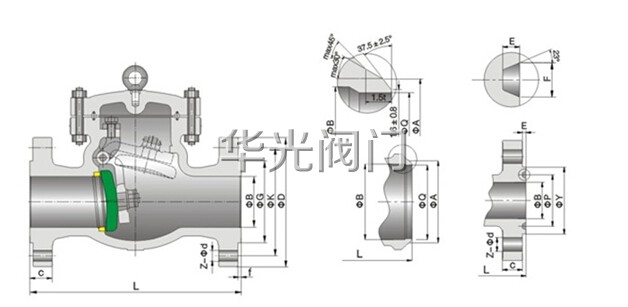

H44H-150LB美标鑄鋼止回閥結構圖：


H44H-150LB美标鑄鋼止回閥标準規範：
設計制造标準：API 6D
結構長度标準：ASME B 16.10
連接法蘭标準：ASME B 16.5
壓力溫度等級：ASME B 16.34
試驗檢驗标準：API 698
産品的設計制造符合美國國家标準ANSIB16.34,美國石油學會标準API16D要求。
②閥瓣爲旋啓式，流道直通，水平管道垂直管道均可安裝。
③搖杆銷軸採用内裝式結構，減少瞭外洩漏缺點。
④閥體閥蓋爲螺栓連接，高壓情況下等級大於Class 600Lb,中法蘭採用内壓自密封結構，使得産品體積重量輕，密封可 靠。标準（防火、防靜電）

H44H-150LB美标鑄鋼止回閥試驗壓力：

試驗項目		殼體試驗		密封試驗		上密封試驗		氣密封試驗
介質		水						氣
單位		MPa	ibf/in2	MPa	ibf/in2	MPa	ibf/in2	MPa	ibf/in2
壓力等級	150	3.1	450	2.2	315	2.2	315	0.5-1.7	60-100
（磅級）	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440
	1500	38.4	5575	28.1	4080	28.1	4080

H44H-150LB美标鑄鋼止回閥主要零件材料：

名稱	材料
閥體、閥蓋、閥瓣 、搖杆、支架	A216  WCB	A352  LCB	A217  WC6	A217  WC9	A217  C5	A351  CF8	A351  CF8	A351  CF3	A351  CF3M
銷軸	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
螺柱	A193-B7、A320-L7、A193-B8
螺母	A194-2H、A194-7、A194-8

H44H-150LB美标鑄鋼止回閥外形連接尺寸：

公稱壓力 PN（MPa）	規格		尺寸（mm）
	inch	DN	L	D	D1	D2	b	Z-d	H
150Lb	1	25	127	108	79.5	51	12	4-15	90
	1-1/2	40	165	127	98.5	73	15	4-15	115
	2	50	203	152	120.7	92	16	4-19	150
	2-1/2	65	216	177.8	139.7	104.7	18	4-19	160
	3	80	241	190.5	152.4	127	19	4-19	180
	4	100	292	229	190.5	157	24	8-19	220
	5	125	330	254	216	185.7	26	8-22	280
	6	150	356	279	241.3	216	26	8-22	340
	8	200	495	343	298.5	270	29	8-22	400
	10	250	622	406	362	324	31	12-25	460
	12	300	698	483	432	381	32	12-25	530
	14	350	787	533	476.3	413	35	12-29	580
	16	400	864	597	540	470	37	16-29	600
	18	450	978	635	578	533.4	40	16-32	650
	20	500	978	698.5	635	584	43	20-32	700
	24	600	1295	813	749.3	692	48	20-35	780
	28	700	1448	927	863.6	800	72	28-35	850
	30	800	1524	984	914.4	857	75	28-35	920


訂貨須知：
一、①H44H-150LB美标鑄鋼止回閥産品名稱與型号②H44H-150LB美标鑄鋼止回閥口徑③是否帶附件以便我們的爲您正確選型。
二、若已經由設計單位選定H44H-150LB美标鑄鋼止回閥型号，請按H44H-150LB美标鑄鋼止回閥型号直接向我們華光閥門銷售部訂購。
三、當使用的場合非常重要或環境比較複雜時,請您盡量提供設計圖紙和詳細參數，由我們華光閥門專家爲您審核把關。
